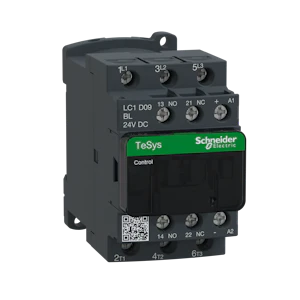

CONTACTOR LC1D09BL

TeSys D kontaktori 9A/4kW/400V, 25A/AC1, 3s pääkosk. 1s+1a apuk. 24VDC 2,4W. tuote tai komponentti tyyppi: kontaktori - laitteen lyhytnimi: LC1D - contactor application: resistiivinen kuorma, motor control - käyttökategoria: AC-3, AC-1 - napojen tyyppi: 3P - Käyttöjännite: <= 690 V AC 25...400 Hz for tehovirtapiiri, <= 300 V DCvarten tehovirtapiiri - moottorin teho kW: 2.2 kW at 220...230 V AC 50/60 Hz, 4 kW at 380...400 V AC 50/60 Hz, 4 kW at 415...440 V AC 50/60 Hz, 5.5 kW at 660...690 V AC 50/60 Hz, 5.5 kW at 500 V AC 50/60 Hz - moottorin teho hp: 0.5 hp at 115 V AC 50/60 Hzvarten 1 vaihe motors, 2 hp at 230/240 V AC 50/60 Hzvarten 3 vaihetta motors, 7.5 hp at 575/600 V AC 50/60 Hzvarten 3 vaihetta motors, 5 hp at 460/480 V AC 50/60 Hzvarten 3 vaihetta motors, 1 hp at 230/240 V AC 50/60 Hzvarten 1 vaihe motors, 2 hp at 200/208 V AC 50/60 Hzvarten 3 vaihetta motors - ylijännite kategoria: III - Irms rated making capacity: 140 A ACvarten signalling circuit mukainen IEC 60947-5-1, 250 A at 440 V for tehovirtapiiri mukainen IEC 60947, 250 A DCvarten signalling circuit mukainen IEC 60947-5-1 - käytettävän sulakkeen virta: 10 A gGvarten signalling circuit mukainen IEC 60947-5-1, 20 A gG at <= 690 V coordination Tyyppi 2 for tehovirtapiiri, 25 A gG at <= 690 V coordination Tyyppi 1 for tehovirtapiiri - sähköinen kestävyys: 2 Mcycles 9 A AC-3 at Ue <= 440 V, 0.6 Mcycles 25 A AC-1 at Ue <= 440 V - power dissipation per pole: 0.2 W AC-3, 1.56 W AC-1 - Suojaava päällys: mukana - standards: CSA C22.2 No 14, UL 508, IEC 60947-4-1, IEC 60947-5-1, EN 60947-4-1, EN 60947-5-1 - tuote sertifiointi: BV, GL, GOST, CCC, DNV, CSA, RINA, UL - liitynnät: ohjauspiiri: ruuviliitynnät 1 cable(s) 1...4 mm² - cable stiffness: yksijohtiminen - ilman cable end, ohjauspiiri: ruuviliitynnät 2 cable(s) 1...4 mm² - cable stiffness: flexible - ilman cable end, tehovirtapiiri: ruuviliitynnät 1 cable(s) 1...4 mm² - cable stiffness: flexible - ilman cable end, tehovirtapiiri: ruuviliitynnät 2 cable(s) 1...4 mm² - cable stiffness: flexible - ilman cable end, tehovirtapiiri: ruuviliitynnät 1 cable(s) 1...4 mm² - cable stiffness: flexible - mukana cable end, ohjauspiiri: ruuviliitynnät 1 cable(s) 1...4 mm² - cable stiffness: flexible - mukana cable end, tehovirtapiiri: ruuviliitynnät 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - mukana cable end, ohjauspiiri: ruuviliitynnät 1 cable(s) 1...4 mm² - cable stiffness: flexible - ilman cable end, ohjauspiiri: ruuviliitynnät 2 cable(s) 1...2.5 mm² - cable stiffness: flexible - mukana cable end, ohjauspiiri: ruuviliitynnät 2 cable(s) 1...4 mm² - cable stiffness: yksijohtiminen - ilman cable end, tehovirtapiiri: ruuviliitynnät 1 cable(s) 1...4 mm² - cable stiffness: yksijohtiminen - ilman cable end, tehovirtapiiri: ruuviliitynnät 2 cable(s) 1...4 mm² - cable stiffness: yksijohtiminen - ilman cable end - kiristysmomentti: ohjauspiiri: 1.7 N.m - päällä ruuviliitynnät - with screwdriver flat Ø 6 mm, tehovirtapiiri: 1.7 N.m - päällä ruuviliitynnät - with screwdriver Philips No 2, tehovirtapiiri: 1.7 N.m - päällä ruuviliitynnät - with screwdriver flat Ø 6 mm, ohjauspiiri: 1.7 N.m - päällä ruuviliitynnät - with screwdriver Philips No 2 - operating time: 20...30 ms opening, 65.45...88.55 ms closing - mechanical durability: 30 Mcycles.
