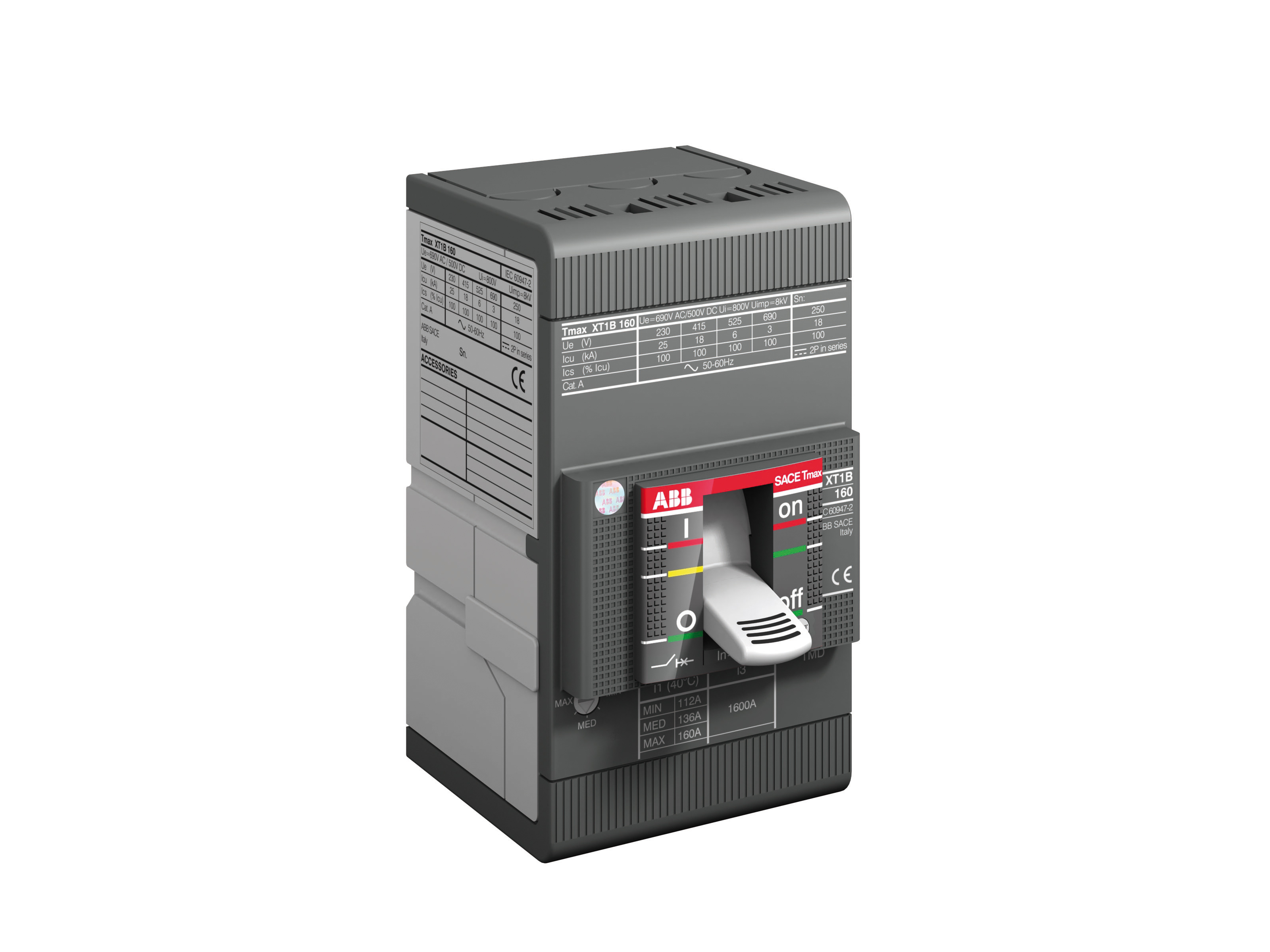

ISOLERKAPSLAD EFFEKTBRYTARE XT1B 160 TMD 100-1000 4P
Produktkod
3640500
Tmax XT-kompaktbrytare erbjuder extremt bra prestanda, enkel installation och förbättrad säkerhet i en ännu mindre storlek. Brytarna finns i sju storlekar: XT1, XT2 upp till 160 A, XT3, XT4 upp till 250 A, XT5 upp till 630A, XT6 upp till 1000A och XT7 upp till 1600A. Denna produktbeskrivning är en automatiserad översättning av den ursprungliga finska beskrivningen.
Produktdetaljer
Produktegenskaper
Produktklass (ETIM)Effektbrytare för transformator/anläggningsskydd (EC000228)
Märkström kontinuerlig Iu160 A
Märkspänning690-690 V
Märkkortslutningsbrytförmåga Icu vid 400 V, 50 Hz18 kA
Inställning för överlastutlösare70-100 A
Inställningsområde för den momentana kortslutningsutlösaren1000-1000 A
Förlusteffekt7 W
ApparatbyggsättInbyggnadsapparat i fastmontageteknik
Integrerat jordfelsskyddnej
Huvudströmkretsens anslutningssättBultanslutning
Lämplig för montage på DIN-skenanej
Montering med DIN-skena valfrittnej
Antal hjälpkontakter normalt stängda (NC)0
Antal hjälpkontakter normalt öppna (NO)0
Antal växlande hjälpkontakter0
Utlösningsindikering tillgänglignej
Produktkoder
SAPCPJ462
STK3640500
Produktkod3640500
GTIN/EAN8015644007256
Tillverkarens produktkodXT1B 160 TMD 100-1000 4P F F
Leverantörens produktkod3640500
Förpackningsinformation
Förpackningens mått (L x B x H)70 x 102 x 130 mm
Förpackningens volym0.928 l
Förpackningens vikt1.44 kg
Enhetper styck
Förpackningsstorlekar1
Antal per förpackning–
UNSPSC39121616
ProduktvarumärkeABB
LeverantörABB OY PJKOJEET, UPS JA SOLAR
