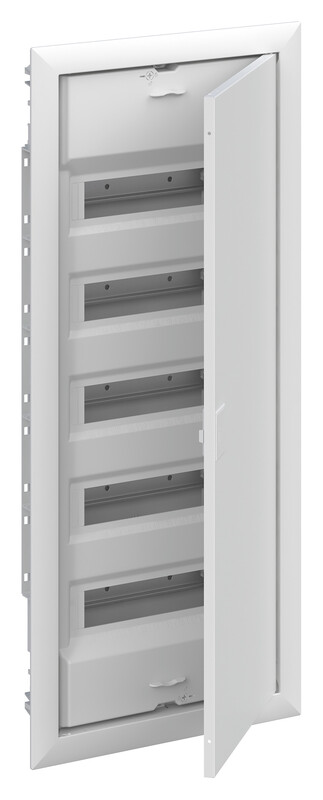

MODULKAPSLING INFÄLLD UK600 UK660N4 5X12M IP30 PS/FE

Produktkod
3411087

Modulskåp UK600

UK600-basmodulskåpets rikliga kabelutrymme underlättar installationsarbetet avsevärt. Skåpet finns tillgängligt med 12-60 moduler (1-5 rader), och kabelgenomföringen inkluderar en integrerad kontaktklämma, vilket underlättar monteringen. Kopplingsplintarna kan enkelt monteras ovanför och under skåpet. Modulariteten hos snabbkopplingarna och det breda produktsortimentet möjliggör anpassning efter användningsbehov.

Viktigaste fördelarna

  • sparar installationstid

  • kompakt lösning för många utrymmen

  • kombinerbar, anpassningsbar till många planer

Viktigaste egenskaperna

  • samma produkt för utanpåliggande och infälld montering

  • snabbare och enklare installation tack vare större kabelutrymme

  • utanpåliggande montering med väggmonteringssats UZ91P4

  • kabelgenomföringen inkluderar en integrerad kontaktklämma, vilket underlättar monteringen

  • kabeldragning med dragavlastningsklämma

  • snabbkopplingar för snabbare installation

  • skåpen kan kombineras horisontellt och vertikalt

Tekniska data:

  • skyddsklass II (dubbelisolerad)

  • kapslingsklass IP30

  • standarder: EN 60670-1, EN 60670-24

  • slagfasthet IK07

  • märkspänning 400VAC 50/60Hz 63 A

  • glödtrådstest 850°C

  • dörr och monteringsram, stål, pulverlackerad, färgnyans RAL 9016

  • infällnadsskåp, formbeständig plast (PS)

  • dörren kan låsas med mekanisk stängare, dörröppningsvinkel 120 grader

  • dörren kan monteras höger- eller vänsterhängd

  • kabeldragning uppifrån och underifrån, på sidorna även utbrytningshål för rörstöd

  • 5 olika storlekar 12-60 moduler, 1-5 rader 12 modulers DIN-skena

  • Monteringsavstånd för DIN-skenor 125mm

  • PE/N och skenor samt i Mistral IP65 skåpserie

Denna produktbeskrivning är en automatiserad översättning av den ursprungliga finska beskrivningen.

Produktdetaljer

Produktegenskaper

Produktklass (ETIM)Gruppcentral (obestyckad) (EC000214)
MonteringsmetodÖvrigt
Antal rader5
Antal öppningar för uttag0
Bredd i antal modulmellanrum12
Typ av betäckningDörr/Lucka
Utförande lock/kåpaSluten
Typ av dörrEnkel
Transparent lock/dörrnej
Signalöverförande dörrnej
Med låsja
Typ av förslutning/stängningTryckknapp
Material hus/kapsling/stommePlast
Inbyggnadsdjup88 mm
Inbyggnadshöjd825 mm
Inbyggnadsbredd337 mm

Produktkoder

SAPDJT674
STK3411087
Produktkod3411087
GTIN/EAN4011617313731
Tillverkarens produktkodUK660N4
Leverantörens produktkod3411087

Förpackningsinformation

Förpackningens mått (L x B x H)115 x 390 x 880 mm
Förpackningens volym39.468 l
Förpackningens vikt6.104 kg
Enhetper styck
Förpackningsstorlekar1
Antal per förpackning
UNSPSC39121303
ProduktvarumärkeABB SMART BUILDINGS
LeverantörABB OY PJKOJEET, UPS JA SOLAR

Miljö och säkerhet

Tillverkare

NamnABB Oy
PostadressPL210, 00381 Helsinki
