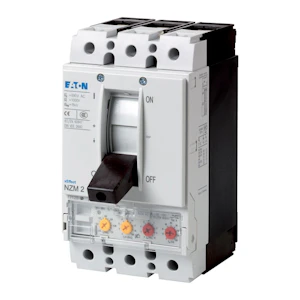

ISOLERKAPSLAD EFFEKTBRYTARE NZMH2-VE100-S1
Produktkod
3608200
Effektbrytare NZM2, 3-polig, Kopplingskapacitet 1000 V 50/60 Hz( Icu ): 10 kA, Märkström = märk kontinuerlig ström( In = Iu ): 100 A, Monteringssätt: fast, skruvplint, Standard/godkännande: IEC, Skyddsfunktion: System-, generator- och ledningsskydd, selektivitet.
- Mätning av RMS-värde och "termiskt minne"
- justerbar tidsfördröjningsinställning för att hantera strömtoppar tr: 2 – 20 s 6 x Ir även oändligt (utan överbelastningsutlösare)
- justerbar fördröjningstid tsd: Steg: 0, 20, 60, 100, 200, 300, 500, 750, 1000 ms
- i2t standardfunktion: fast OFF
- plinttyp NZM...S1: NZM...XKSA-lock krävs
Produktdetaljer
Produktegenskaper
Produktklass (ETIM)Effektbrytare för transformator/anläggningsskydd (EC000228)
Märkström kontinuerlig Iu100 A
Märkspänning1000-1000 V
Märkkortslutningsbrytförmåga Icu vid 400 V, 50 Hz150 kA
Inställning för överlastutlösare50-100 A
Inställningsområde för den korttidsfördröjda kortslutningsutlösaren100-1000 A
Inställningsområde för den momentana kortslutningsutlösaren1200-1200 A
ApparatbyggsättInbyggnadsapparat i fastmontageteknik
Integrerat jordfelsskyddnej
Huvudströmkretsens anslutningssättSkruvanslutning
Lämplig för montage på DIN-skenanej
Montering med DIN-skena valfrittja
Antal hjälpkontakter normalt stängda (NC)0
Antal hjälpkontakter normalt öppna (NO)0
Antal växlande hjälpkontakter0
Utlösningsindikering tillgänglignej
Produktkoder
SAPGAR787
STK3608200
Produktkod3608200
GTIN/EAN4015081006779
Tillverkarens produktkod100777
Leverantörens produktkod100777
Förpackningsinformation
Förpackningens mått (L x B x H)142 x 105 x 185 mm
Förpackningens volym2.758 l
Förpackningens vikt2.46 kg
Enhetper styck
Förpackningsstorlekar1
Antal per förpackning1
UNSPSC39121616
ProduktvarumärkeEATON
LeverantörEATON ELECTRIC OY
