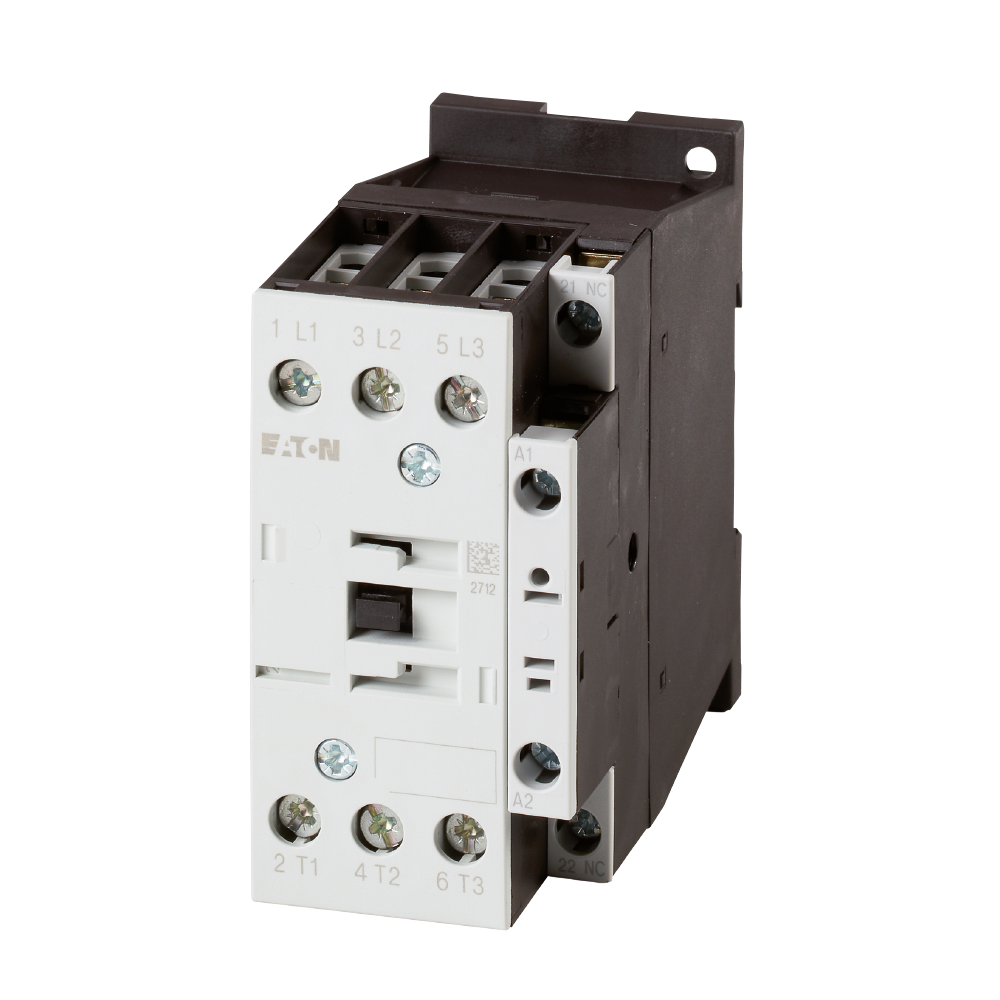

KONTAKTOR DILM17-01(24V50HZ)
Produktkod
3735158
Kontaktorer
Styrkontaktorer
DILER-styrkontaktorer, 4-poliga, användningsklass AC-15. Märkspänningar 400V och 230V (märkströmmar motsvarande 3 A och 6 A). I minikontaktorhölje.
DIL A-styrkontaktorer, 4-poliga, användningsklass AC-15. Märkspänningar 400V och 230V (märkströmmar motsvarande 4 A och 6 A). Samma storlek som effektkontaktorer, för styrkretsarnas koppling.
Kontaktorer
DIL EEM, DIL EM, DIL EM12-minikontaktorer, användningsklass AC-3/AC-4. Märkspänningar 230 V, 400 V, 660 V. Märkströmmar 6,6 A, 9 A, 12 A. I minikontaktorhölje.
DIL M-effektkontaktorer för koppling av effektkretsar, asynkronmotorer och andra induktiva laster. Användningsklass AC-3/AC-4. Märkströmmar 7 A – 1600 A.
DIL H-kontaktorer, märkström 1400...2600 A. Lämpliga för koppling av resistiva laster, användningsklass AC-1. Inbyggda 4 hjälpkontakter.
DIL K-kontaktorer för koppling av kapacitiva laster. Tål väl ljusbågen som uppstår mellan kontakterna. Kontakterna är utrustade med urladdningsmotstånd. DIL L för styrning av belysning, användningsklass AC-5a och AC-5b.
DILM P - fyrpoliga kontaktorer, märkström 20...200 A, för koppling av aktiva laster, användningsklass AC-1. Denna produktbeskrivning är en automatiserad översättning av den ursprungliga finska beskrivningen.
Styrkontaktorer
DILER-styrkontaktorer, 4-poliga, användningsklass AC-15. Märkspänningar 400V och 230V (märkströmmar motsvarande 3 A och 6 A). I minikontaktorhölje.
DIL A-styrkontaktorer, 4-poliga, användningsklass AC-15. Märkspänningar 400V och 230V (märkströmmar motsvarande 4 A och 6 A). Samma storlek som effektkontaktorer, för styrkretsarnas koppling.
Kontaktorer
DIL EEM, DIL EM, DIL EM12-minikontaktorer, användningsklass AC-3/AC-4. Märkspänningar 230 V, 400 V, 660 V. Märkströmmar 6,6 A, 9 A, 12 A. I minikontaktorhölje.
DIL M-effektkontaktorer för koppling av effektkretsar, asynkronmotorer och andra induktiva laster. Användningsklass AC-3/AC-4. Märkströmmar 7 A – 1600 A.
DIL H-kontaktorer, märkström 1400...2600 A. Lämpliga för koppling av resistiva laster, användningsklass AC-1. Inbyggda 4 hjälpkontakter.
DIL K-kontaktorer för koppling av kapacitiva laster. Tål väl ljusbågen som uppstår mellan kontakterna. Kontakterna är utrustade med urladdningsmotstånd. DIL L för styrning av belysning, användningsklass AC-5a och AC-5b.
DILM P - fyrpoliga kontaktorer, märkström 20...200 A, för koppling av aktiva laster, användningsklass AC-1. Denna produktbeskrivning är en automatiserad översättning av den ursprungliga finska beskrivningen.
Produktdetaljer
Produktegenskaper
Produktklass (ETIM)Kontaktor för växelström (EC000066)
Märkspänning matning vid AC 50 Hz24 - 24 V
Märkspänning matning vid AC 60 Hz0 - 0 V
Märkspänning matning vid DC0 - 0 V
Spänningstyp för manöverAC
Antal öppnande huvudkontakter0
Antal slutande huvudkontakter3
Huvudströmkretsens anslutningssättSkruvanslutning
Driftspänning AC 50 Hz24 - 690 V
Driftspänning AC 60 Hz24 - 690 V
Nominell ström le vid AC-1, 400 V40 A
Nominell ström Ie vid AC-3, 400 V18 A
Märkdrifteffekt vid AC-3, 400 V7.5 kW
Märkström Ie på AC-4, 400 V10 A
Märkdriftström på AC-4, 400 V4.5 kW
Märkuteffekt NEMA7.4 kW
Produktkoder
SAPADB360
STK3735158
Produktkod3735158
Tillverkarens produktkod277023
Leverantörens produktkod277023
Förpackningsinformation
Förpackningens mått (L x B x H)45 x 97 x 85 mm
Förpackningens volym0.371 l
Förpackningens vikt0.42 kg
Enhetper styck
Förpackningsstorlekar1
Antal per förpackning–
UNSPSC39121529
ProduktvarumärkeEATON
LeverantörEATON ELECTRIC OY
