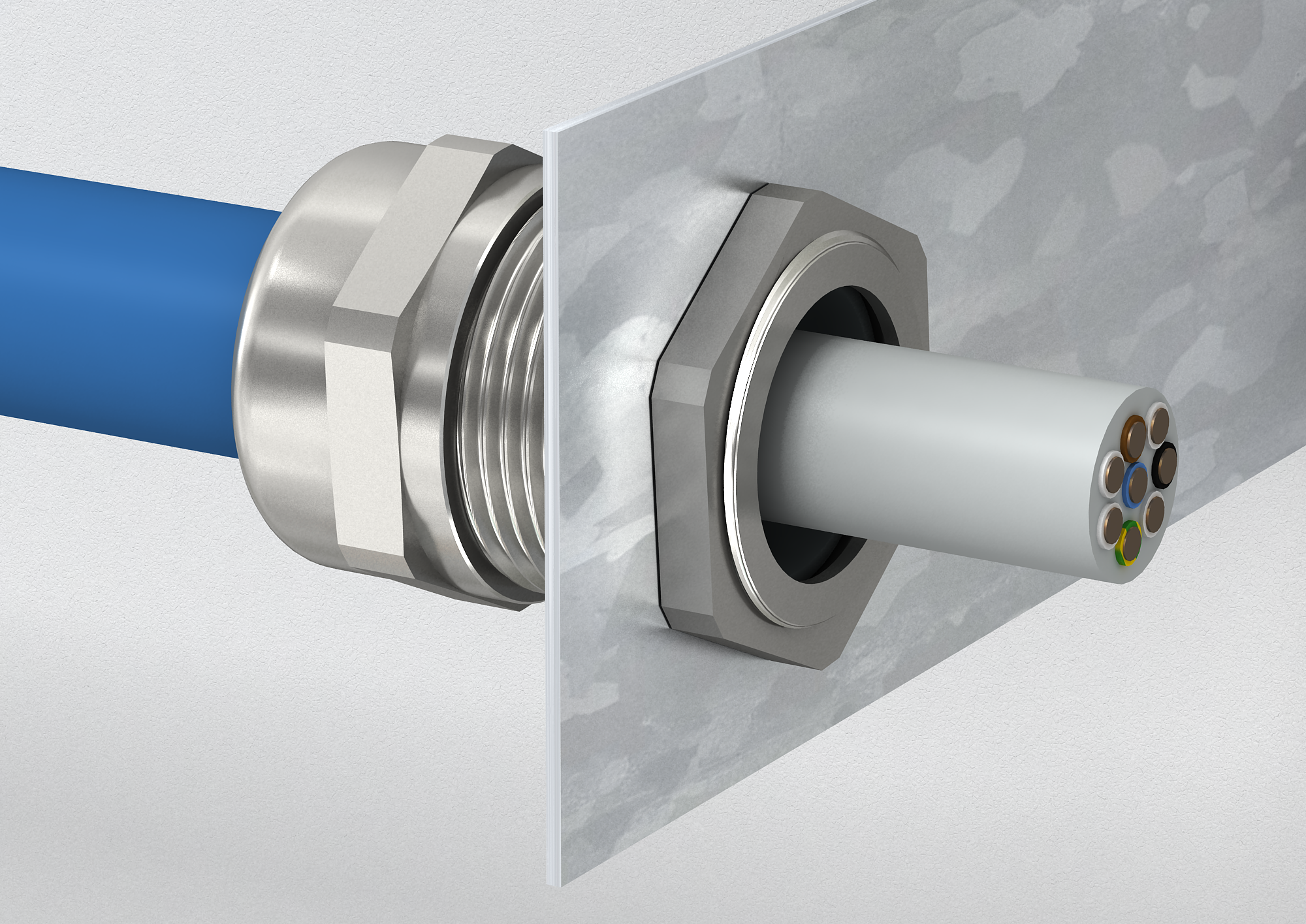

HOLKTÄTNING, METALL V-TEC VM63 EMV-K MS EMC,IP68

Produktbeskrivning och installation
Robust EMV-kabelgenomföring med metrisk gänga enligt IEC 423 för krävande tätning. Anslutningen mellan kabelgenomföringen och kabelns skyddsmantel sker med kontaktskenor. Dragavlastning, vridskydd och tätning över hela fixeringsområdet. Tätning av neopren. Kopplingsdel av polyamid. Förinstallerad tätning i gängan, VDE-godkännande enligt DIN EN 50262, skyddsklass IP 68 5 bar/1 h.

Skala av den kabel som ska installeras ca 10–15 mm längs manteln.

Tryck på muttern och tätningarna på kabeln.

Skyddsmanteln viks i rät vinkel (90°) utåt. Vik sedan flätan ytterligare två gånger i riktning mot yttermanteln (dvs. ytterligare 180°). Skjut slutligen lamellhylsan mot skyddsmanteln och vrid den fram och tillbaka så att en enhetlig kontaktyta bildas.

Dra kabeln genom kabelgenomföringen från muttersidan tills kontaktskenorna pressas mot den skalade flätan. Detta skapar en anslutning mellan kabelgenomföringen och kabeln.
Dra åt låsmuttern och dragavlastningen.

Skyddsmanteln är nu klämd mellan kabelgenomföringens kropp och låsmuttern och bildar en skyddad anslutning till apparatens hölje. Denna produktbeskrivning är en automatiserad översättning av den ursprungliga finska beskrivningen.
