ÖVERSPÄNNINGSSKYDD FASTIGHET MUA-50 T1+T2+T3,3L+N+PE,12,5KA

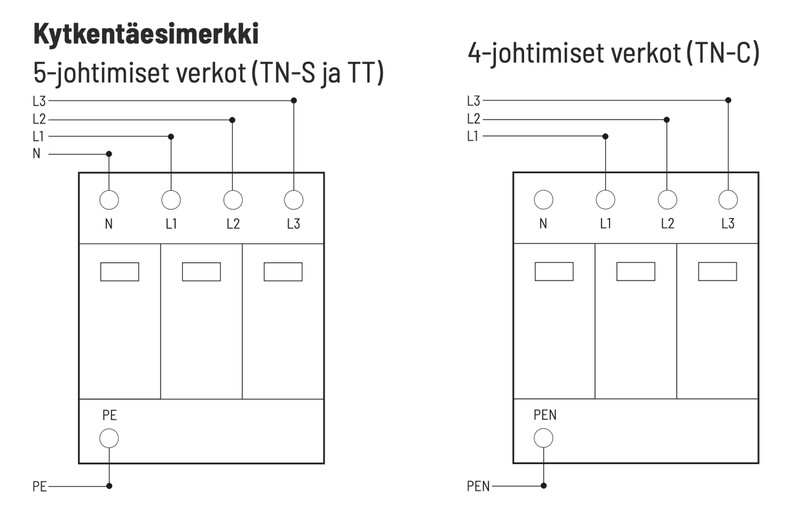

Kombinationsskydd MUA-50 skyddar pålitligt elsystem mot överspänningar. Erbjuder hög skyddsnivå mot direkta blixtnedslag i TT-, TN-C- och TN-S-system. Utsläppningsströmmens uthållighet är 12,5 kA per pol. Enkel montering på DIN-skena och modulär konstruktion möjliggör snabb installation och underhåll. Kombinerar typ 1-, typ 2- och typ 3-överspänningsskydd i samma enhet, vilket möjliggör omfattande skydd från byggnadens elanslutning ända till slututrustningen. Användning av kombinationsöverspänningsskyddet MUA-50 är att rekommendera i nybyggnationer samt i renoveringsprojekt med högströmsanvändande utrustning (t.ex. laddstationer för elbilar, luftvärmepumpar, solcellsanläggningar). Om byggnaden har ett externt åskledarskydd ska ett trappstegsskydd mot överspänning genomföras: Typ 1 till huvud-/mätcentral (t.ex. MUA-100, MUA-50). Typ 2 till grupp-/fördelarskåp (t.ex. MUA-30, MUA-20). Typ 2-överspänningsskydd i undercentral behövs endast om kabellängden från huvudcentralen, där typ 1+2+3-överspänningsskydd är installerat, överstiger 10 meter. TEKNISKA DATA Nominell spänning AC (50/60 Hz) 240 V Maximal kontinuerlig driftspänning (AC) (L1-N)(N-PE) 300 V 305 V Nominell utsläppningsström (8/20 μs) (L-N)(N-PE) 20 kA/80 kA Maximal utsläppningsström (8/20 μs) (L-N)(N-PE) 50 kA/100 kA Impulsutsläppningsström (10/350 μs) (L-N)(N-PE) 12,5 kA/50 kA Specifik energi (L-N)(N-PE) 39 kJ/Ω / 225 kJ/Ω Laddningsmängd (L-N)(N-PE) 3,75 As/15 As Öppna kretsens spänning för kombinationsskyddet 6 kV Öppna kretsens spänning för kombinationen (L-N)(N-PE) 1500 V/1500 V Effektivvärde för växelström 100 ARMS Svarstid (L-N)(N-PE) < 100 ns/< 100 ns Överströmsskydd (max) 160 AgG Nominell kortslutningsström (AC) 25 kA TOV-uthållighet 120 minuter 442 V TOV-uthållighet 200 minuter 1200 V Enligt EN 61643-11 Standard Typ 1+2+3 4 moduler = bredd 72 mm Reservmodul EM/MUA-50MOD (Serienr. 32 091 07) Reservmodul EM/MUA-50GTD (Serienr. 32 091 08) (gul) Väljarguide för överspänningsskydd Huvudcentral / Mätcentral Finns det ett externt åskledarskyddssystem (klass 3 eller 4) i byggnaden? -Välj MUA50. Finns det luftledning som matar byggnaden eller ligger den på landsbygden eller i glesbebyggt område? -Välj MUA30 eller MUA50. Ligger byggnaden i ett tätbebyggt stadsområde? -Välj MUA20. Gruppcentral / Fördelarskåp Är matarkabeln till undercentralen längre än 10 m? -Välj MUA20. Är matarkabeln till undercentralen kortare än 10 m? -Överspänningsskydd behövs inte. Denna produktbeskrivning är en automatiserad översättning av den ursprungliga finska beskrivningen.
