STRÖMRELÄ AR12DX-230V

Strömövervakningsrelä för DIN-skena, 0,1-32A.

Funktion

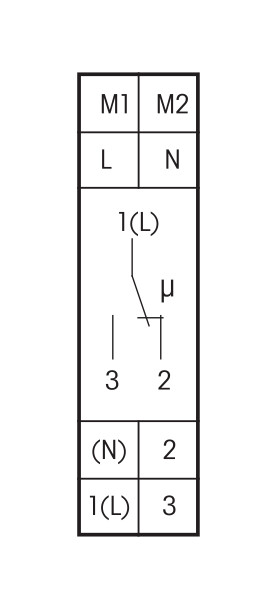

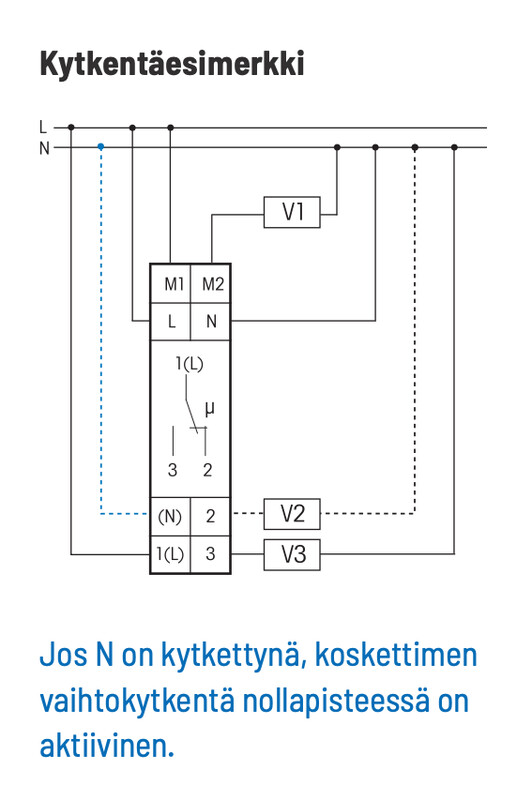

Genom den interna ringkärnetransformatorn jämförs växelströmmen som flyter genom enheten V1 (anslutningarna M1-M2) i kopplingsschemat med reläets inställda värde, som kan ställas in med roterande omkopplare A (strömbasvärde) och xA (faktor) i intervallet 0,1–32A. Om det inställda värdet överskrids kopplar reläet från enheten V2 (ansluten till anslutning 2) eller växlar till enheten V3 (ansluten till anslutning 3) inom 0,5 sekunder. När det inställda värdet sjunker under igen växlar kontakten tillbaka efter den frånkopplingsfördröjning som ställts in med roterande omkopplare RV, frånkopplingsfördröjningen kan ställas in mellan 0 –120 sekunder.

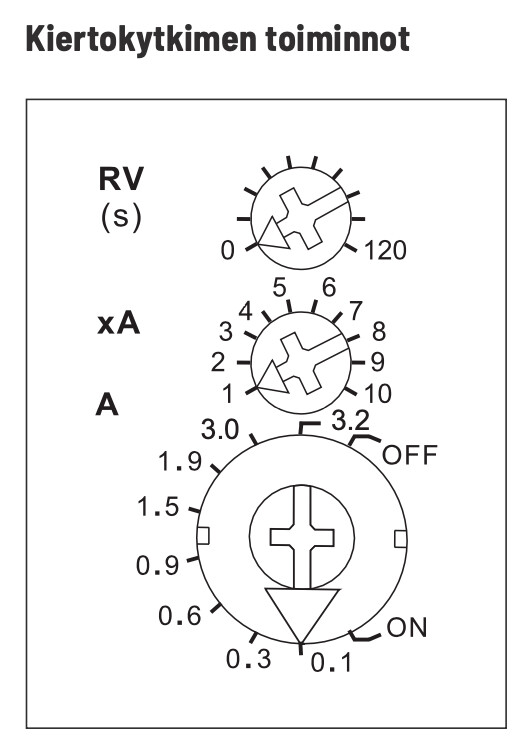

Roterande omkopplare

Strömbasvärdet A ställs in med den nedre roterande omkopplaren A. Möjliga basvärden är 0,1A; 0,3A; 0,6A; 0,9A; 1,5A; 1,9A; 3,0A och 3,2A. Faktorn xA ställs in med den mellersta roterande omkopplaren xA. De inställbara värdena ligger mellan 1-10. Strömmarna kan därför ställas in med början vid värdet 0,1A (strömbasvärde i läget 0,1A och faktor i läget 1). Frånkopplingsfördröjningen RV kan ställas in mellan 0 –120 sekunder, med den övre RV roterande omkopplaren. Den röda LED-indikatorn under den roterande omkopplaren blinkar under den inställda RV-tiden.

• 1 potentialfri växlingskontakt (CO) 16A/250V AC.
• Standbyförbrukning endast 0,8 watt.
• LED-last max. 200W.
• Glödlampbelastning max. 2300W.
• 1 modul = bredd 18mm, djup 58mm.
• Med hjälp av patenterad Eltako Duplex-teknik (DX) kan normalt potentialfria kontakter ändå kopplas vid nollpunkten 230V AC 50Hz och därmed minska deras slitage avsevärt.
• Modern hybridteknik som kombinerar de största fördelarna med slitstark elektronisk styrning och effektiva specialreläer.
• Justernoggrannhet ± 5%.
• Från värdet 25A och uppåt kopplas reläet alltid på.

Denna produktbeskrivning är en automatiserad översättning av den ursprungliga finska beskrivningen.
