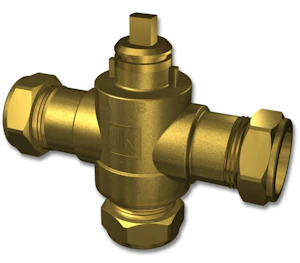

VÄXELVENTIL LK 525 MULTIZONE 28mm KVS 8,0

LK 525 MultiZone 3V är en växelventil. Motorn säljs som ett separat produkt.

LK 525 MultiZone 3V är en motoriserad 3-vägs växelventil för on/off-styrning. Ventilen har en roterande skjutplatta, vilket gör att den kan hantera större tryckskillnader och minskar risken för fastnagling under långa driftpauser. Därför är den särskilt lämplig för värmepumpstillämpningar där det kan uppstå långa pauser mellan skjutplattans rörelser under varm säsong. På motorns övre yta finns en indikatorlampa som visar vilken port som är öppen.

När en plastadapter 066177 är monterad mellan ventilen och motorn är motorn skyddad mot kondensvatten, is och höga temperaturer. Växelventilen får inte monteras med motorn under ventilen.

Vid strömavbrott stannar ventilskjutplattan på plats. I strömlöst läge kan skjutplattan manuellt ställas in i mittenläge, vilket delar flödet mellan uppvärmnings- och driftsvattenkretsarna. Ta bort motorn och rotera skjutplattan cirka 30° eller tills varmt vatten flödar genom båda ventilkopplingarna. När strömmen återkommer roteras skjutplattan tillbaka till ursprungsläget och motorn monteras tillbaka.

Observera att motorn endast kan monteras på ventilen i en enda position. Ventilen är underhållsfri. Kontrollera anslutningen regelbundet.

Tekniska data (ventil)

• Arbets temperatur: min. 5 °C / max. 80 °C (tillfälligt 90 °C)
• Omgebningstemperatur: min. 1 °C / max. 60 °C
• Vridvinkel: 60°/360°
• Genomflöde: < 0,1 % av Kvs vid 100 kPa
• Flödesmedium: Vatten – glykol max. 50 % / etanol max. 30 %
• Max tillåten arbetstryck: 1,0 MPa (10 bar)
• Max tryckskillnad: 100 kPa (1 bar)
• Materialet, ventilsäte: Messing EN 12165 CW617N
• Materialet, yttre kassa: Messing EN 12164 CW614N
• Materialet, skjutplatta/axel: PPS-komposit

Tekniska data (motor)

• Omgebningstemperatur: min. 1 °C / max. 60 °C
• Driftspänning: 230 VAC, 50 Hz
• Effekt: 7 VA
• Drifttid: 8 sekunder (60°)
• Elektrisk anslutning: Molex®-kompatibel anslutning, 6-pins
• Signalanslutning: Enkelpols SPST
• Kablarnas färger: Blå, brun, svart
• Hölje: PVC
• Skyddsklass: IP 40
• Typgodkännande: CE

Anslutningskabel

• Anslutningskabel: 3 x 0,75 mm²
• Anslutningskabelns läng Denna produktbeskrivning är en automatiserad översättning av den ursprungliga finska beskrivningen.
