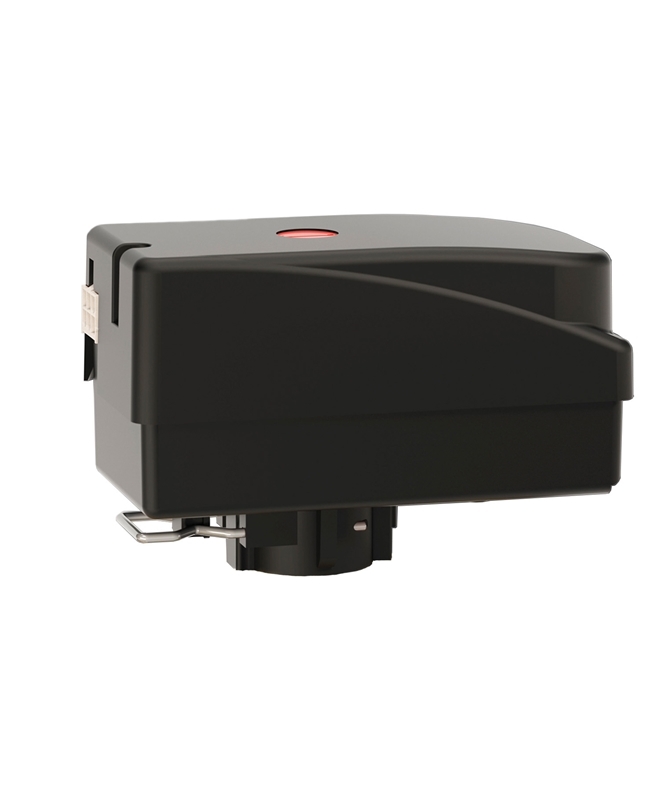

VÄXELVENTIL VENTILMOTOR LK 525 230 V MED MOLEX-KONTAKT

LK 525 MultiZone 3V-motor med 230 V och Molex-kontakt är avsedd för styrning av LK 525 MultiZone-omställningsventil. Motoranslutning tillgänglig separat med LK 525 MultiZone 3V Molex-kabel.

LK 525 MultiZone 3V är en motoriserad 3-vägsomställningsventil för on/off-styrning. Ventilen har en roterande skjutplatta som gör att den klarar större tryckskillnader och minskar risken för fastklistring under långa driftpauser. Det gör den särskilt lämplig för värmepumpstillämpningar där det kan uppstå långa pauser mellan skjutplattans rörelser under varma årstider. På motorens övre yta finns en indikatorlampa som visar vilken port som är öppen.

När en plastadapter 066177 är monterad mellan ventilen och motorn är motorn skyddad mot kondensvatten, is och höga temperaturer. Omställningsventilen får inte monteras med motorn under ventilen.

Vid strömavbrott stannar ventilskjutplattan på plats. I strömlöst läge kan skjutplattan manuellt ställas in i mittenläge, vilket delar flödet mellan uppvärmnings- och driftvattenkrets. Ta bort motorn och rotera skjutplattan cirka 30° eller tills varmt vatten flödar genom båda ventilkopplingarna. När strömmen återkommer roteras skjutplattan tillbaka till ursprungsläget och motorn monteras tillbaka.

Observera att motorn endast kan monteras på ventilen i en enda position. Ventilen är underhållsfri. Kontrollera anslutningen regelbundet.

Tekniska uppgifter (ventil)

• Arbets temperatur: min. 5 °C / max. 80 °C (tillfälligt 90 °C)
• Omgebningstemperatur: min. 1 °C / max. 60 °C
• Vridvinkel: 60°/360°
• Genomflöde: < 0,1 % av Kvs vid 100 kPa
• Flödesmedium: Vatten – glykol max. 50 % / etanol max. 30 %
• Max tillåten arbetspress: 1,0 MPa (10 bar)
• Max tryckskillnad: 100 kPa (1 bar)
• Material, ventilsitt: Messing EN 12165 CW617N
• Material, yttre kassa: Messing EN 12164 CW614N
• Material, skjutplatta/axel: PPS-komposit

Tekniska uppgifter (motor)

• Omgebningstemperatur: min. 1 °C / max. 60 °C
• Driftspänning: 230 VAC, 50 Hz
• Effekt: 7 VA
• Drifttid: 8 sekunder (60°)
• Elektrisk anslutning: Molex®-kompatibel anslutning, 6-pins
• Signalanslutning: Enkelpols SPST
• Kabelfärger: Blå, brun, svart
• Yttre täckning: PVC
• Skyddsklass: IP 40
• Typgodkännande: CE

< Denna produktbeskrivning är en automatiserad översättning av den ursprungliga finska beskrivningen.
