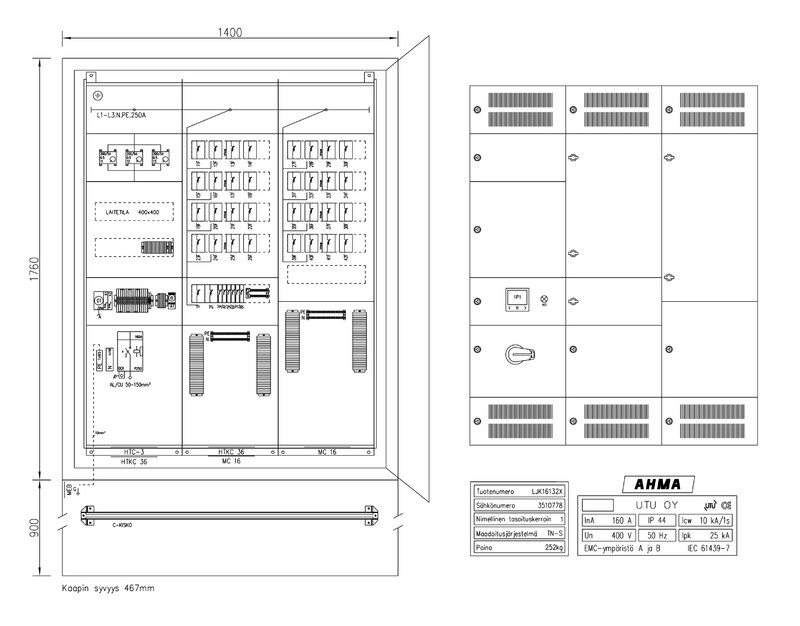

KABELSKÅP E-MOBILITY AHMA LJK16132X

Laddningsfördelningsskåp är fristående på gårdsområdet, monterade på ett stativ och utrustade med skyttskåp. De är konstruerade med hänsyn till behoven och kraven i laddningscentralstandarder. Temperaturhantering är särskilt viktig vid laddning av elbilar, så UTUs laddningsfördelningsskåp har alltid komponentbaserade ventilationsutrymmen och fältbaserad ventilation. Kapslingsklass för centralen inuti laddningsfördelningsskåpet är IP31 på grund av den ventilerade konstruktionen, men som helhet (skyttskåp + central) uppfylls kapslingsklass IP44.

Skyttskåpets material är målad stål (färg RAL 7024) och dörren har ett trepunktslås med låsmöjlighet. Lyftöron är placerade på taket. Ventileringsgaller finns på skåpets sidor. Obs! Stativ beställs separat (lämpligt stativ JAL1400 3500691).

Laddningsfördelningsskåp Ahma LJK16132X egenskaper

• Märkström 160A (kan väljas 100A / 125A / 160A)
• Utgångar 32st MCN316E (Hager ledningsskyddsbrytare C-kurva 16A, 3-polig)
• Inmatning med kompaktbrytare HHT160DR med utlösningsspole (Hager H3+)
• Nätverksanalysator med ModBus-databuss (Circutor CVM-C11)
• Inmatningsanslutningar HYT005H (Al/Cu 50-185mm˛)
• Al/Cu-växelanslutningar 2,5-35mm˛ för laddningsutgångar

Temperaturhantering

Vid laddning av elbilar fungerar centralens utgångskomponenter ofta nära märkströmmen, så temperaturhantering är mycket viktigt för centralens livslängd.

Centralen har beaktat temperaturhanteringsbehov i enlighet med laddningsbelastningen:

• fältbaserad ventilation
• luftutrymmen i laddningsutgångarna
• värme-nöd-stopp-funktion

Utjämningsfaktor för laddningsutgångarna 1 (i enlighet med kravet i laddningscentralstandarden).

Laddningscentralen har en jordning per DIN-skena, vilket ger beredskap för dynamisk temperaturhantering. När centralen ansluts till ett eParking-bakgrundssystem kan laddningscentralen dynamiskt hantera laddningsbelastningen baserat på utgångskomponenternas temperatur.

Livscykelhantering

Centralen har ett reserverat enhetsutrymme för belastningshanteringsenheter. Belastningshanteringsutrymmet är ett allmänt enhetsutrymme där alla typer av enheter kan installeras. I enhetsutrymmet finns en reservation för en belastningshanteringsenhet för eTolppa-systemet (eG) för flernivåbelastningshantering. När en belastningshanteringsenhet för eTolppa-systemet installeras i centralen behövs ingen separat anslutningsenhet vid laddstationerna.

Om värme-nöd-stopp-funktionen upprepade gånger bryter strömförsörjningen under centralens livslängd är det bra att överväga att implementera dynamisk temperaturhantering. I funktionen kan bakgrundssystemet begränsa laddstationernas belastning steglöst baserat på utgångskomponenternas temperatur.

Centralen har en reservation för ett övervågsfilter. Harmoniska övertoner kan övervakas med nätverksanalysatorn, och det är Denna produktbeskrivning är en automatiserad översättning av den ursprungliga finska beskrivningen.
