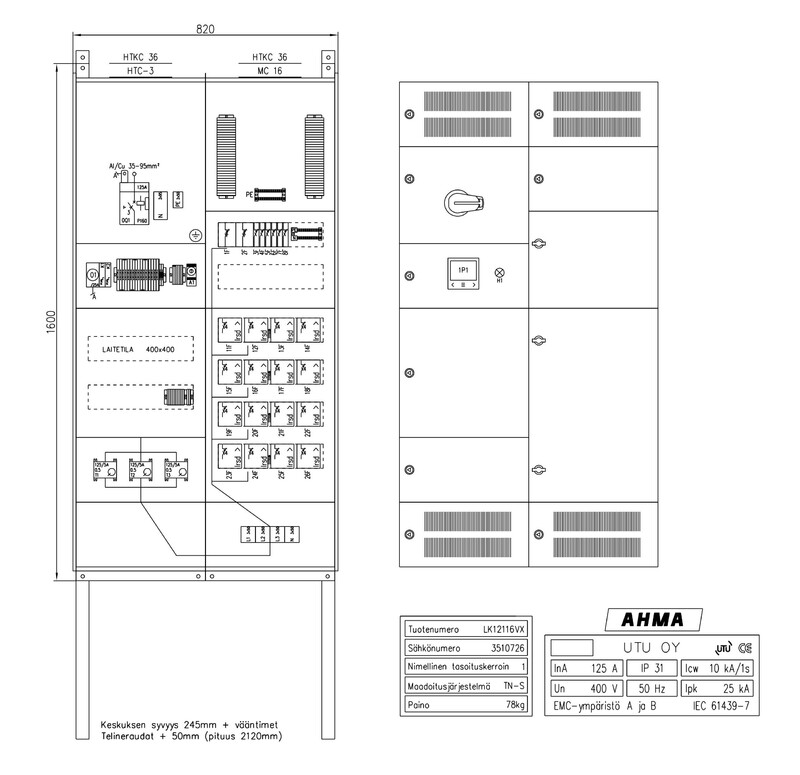

KABELSKÅP E-MOBILITY AHMA LK12116VX

Laddningscentraler är väggmonterade elcentraler som beaktar behoven och kraven i laddningscentralstandarder. Temperaturhantering är särskilt viktig vid laddning av elbilar, därför har UTUs laddningscentraler alltid komponentbaserade ventilationsutrymmen och fältbaserad ventilation. Kapslingsklass är IP31 på grund av den ventilerade konstruktionen, vilket kan höjas till IP34 genom att installera ett skyddsskåp ovanpå centralen (lämpligt skyddsskåp LKS890 art.nr 3426356).

Laddningscentral Ahma LK12116VX egenskaper

• Märkström 125A (kan väljas 80A / 100A / 125A)
• Utgångar 16st ADM466C (Hager jordfelsbrytare C-kurva 16A, 4-polig 30mA)
• Inmatning med kompaktbrytare HHS125DC med utlösningsspole (Hager H3+)
• Nätverksanalysator med ModBus-databuss (Circutor CVM-C11)
• Inmatningsanslutningar HYS005H (Al/Cu 35-120mm˛)
• Al/Cu-växelanslutningar 2,5-35mm˛ för laddningsutgångar

Temperaturhantering

Vid laddning av elbilar fungerar centralens utgångskomponenter ofta nära märkströmmen, därför är temperaturhantering mycket viktigt för centralens livslängd.

Centralen beaktar temperaturhanteringsbehoven enligt laddningsbelastningen:

• fältbaserad ventilation
• luftutrymmen i laddningsutgångarna
• värme-nöd-stopp-funktion

Utjämningsfaktor för laddningsutgångarna 1 (i enlighet med laddningscentralstandardens krav).

Laddningscentralen har sensorer per DIN-skena, vilket möjliggör förberedelse för dynamisk temperaturhantering. När centralen ansluts till ett eParking-bakgrundssystem kan laddningscentralen dynamiskt hantera laddningsbelastningen baserat på utgångskomponenternas temperatur.

Livscykelhantering

Centralen har ett reserverat utrymme för utrustning för lastbalansering. Lastbalanseringsutrymmet är ett allmänt utrustningsutrymme där vilken utrustning som helst kan installeras. I utrustningsutrymmet finns en reservation för en lastbalanseringsenhet för eTolppa-systemet (eG) för flerstegs lastbalansering. När en lastbalanseringsenhet för eTolppa-systemet installeras i centralen behövs ingen separat anslutningsenhet vid laddstationerna.

Om värme-nöd-stopp-funktionen upprepade gånger bryter strömförsörjningen under centralens livslängd är det bra att överväga att implementera dynamisk temperaturhantering. I funktionen kan bakgrundssystemet begränsa laddstationernas belastning steglöst baserat på utgångskomponenternas temperatur.

Centralen har en reservation för ett övertonfilter. Harmoniska övertoner kan övervakas med nätverksanalysatorn, och ett övertonfilter kan enkelt anslutas till centralen i efterhand. Larm kan läggas till analysatorn i samband med detta.

Centralen har också ett separat utrymme för reservutgångar. Reservutgångsutrymmet är standardutrustat med 3st C10 + 2st C16 (1-polig) säkringar som reserv (för andra elektriska behov). Reservutgångarna är inte anslutna till skruvplintar.

Denna produktbeskrivning är en automatiserad översättning av den ursprungliga finska beskrivningen.
