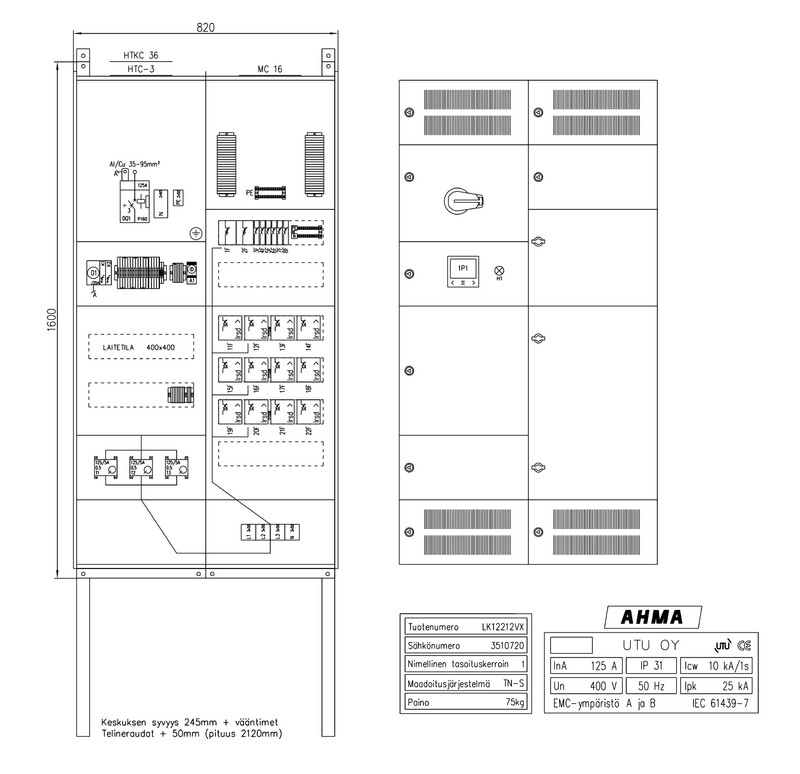

KABELSKÅP E-MOBILITY AHMA LK12212VX

Laddningscentralerna är väggmonterade elcentraler som beaktar behoven och kraven i laddningscentralstandarderna. Temperaturhantering är särskilt viktigt vid laddning av elbilar, så UTUs laddningscentraler har alltid komponentbaserade ventilationsutrymmen och fältbaserad ventilation. Kapslingsklass är IP31 på grund av den ventilerade konstruktionen, vilken kan höjas till IP34 genom att installera ett skyddsskåp ovanpå centralen (lämpligt skyddsskåp LKS890 snr 3426356). Laddningscentral Ahma LK12212VX egenskaper

• Märkström 125A (kan väljas 80A / 100A / 125A)
• Utgångar 12st ADM470C (Hager jordfelsbrytare C-kurva 20A, 4-pol 30mA)
• Inmatning med kompaktbrytare HHS125DC med utlösningsspole (Hager H3+)
• Nätverksanalysator med ModBus-databuss (Circutor CVM-C11)
• Inmatningsanslutningar HYS005H (Al/Cu 35-120mm˛)
• Al/Cu-växelanslutningar 2,5-35mm˛ för laddningsutgångar

Temperaturhantering

Vid laddning av elbilar fungerar centralens utgångskomponenter ofta nära märkströmmen, så temperaturhantering är mycket viktigt för centralens livslängd.

Centralen beaktar temperaturhanteringsbehov enligt laddningsbelastningen:

• fältbaserad ventilation
• luftutrymmen i laddningsutgångarna
• värme-nöd-stopp-funktion

Utjämningfaktor för laddningsutgångarna 1 (i enlighet med laddningscentralstandardens krav).

Laddningscentralen har en sensor per DIN-skena, vilket möjliggör förberedelser för dynamisk temperaturhantering. När centralen ansluts till eParking-bakgrundssystemet kan laddningscentralen dynamiskt hantera laddningsbelastningen baserat på temperaturen i utgångskomponenterna.

Livscykelhantering

Centralen har ett reserverat utrymme för enhetsutrustning för lastbalansering. Lastbalanseringsutrymmet är ett allmänt enhetsutrymme där vilken utrustning som helst kan installeras. I enhetsutrymmet finns en reservation för eTolppa-systemets lastbalanseringsenhet (eG) för flerstegs lastbalansering. När eTolppa-systemets lastbalanseringsenhet installeras i centralen behövs ingen separat anslutningsenhet i laddningsstationerna.

Om värme-nöd-stopp-funktionen upprepade gånger bryter strömförsörjningen under centralens livslängd, är det bra att överväga att implementera dynamisk temperaturhantering. I funktionen kan bakgrundssystemet begränsa laddningsstationernas belastning steglöst baserat på temperaturen i utgångskomponenterna.

Centralen har en reservation för ett övertonfilter. Harmoniska övertoner kan övervakas med nätverksanalysatorn, och ett övertonfilter kan enkelt anslutas till centralen i efterhand. Larm kan läggas till analysatorn i samband med detta.

Centralen har också ett separat utrymme för reservutgångar. Reservutgångsutrymmet har som standard 3st C10 + 2st C16 (1-pol) säkringar som reserv (för andra elektriska behov). Reservutgångarna är inte anslutna till radanslutningar.

Denna produktbeskrivning är en automatiserad översättning av den ursprungliga finska beskrivningen.
