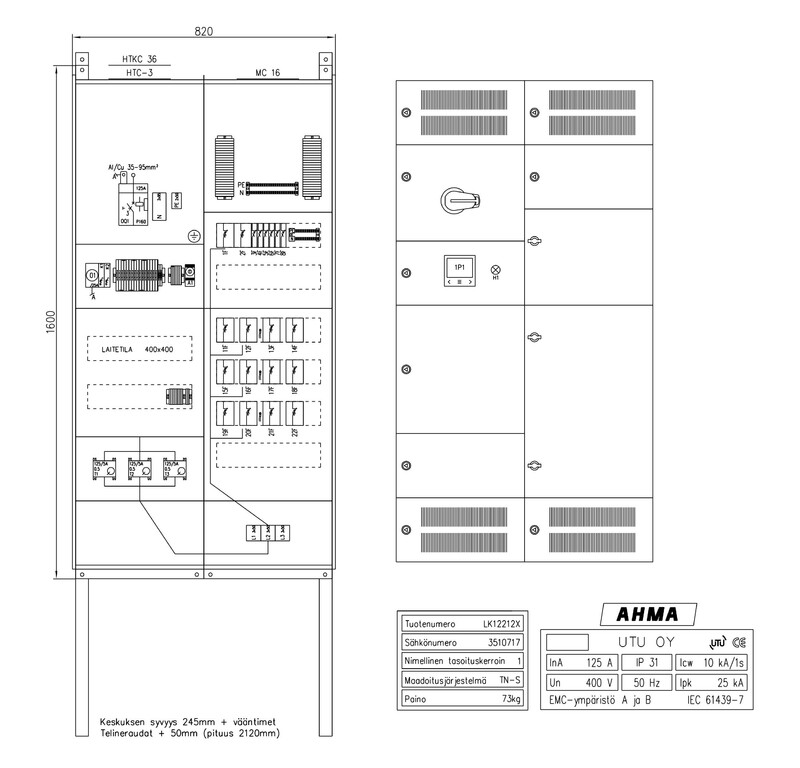

KABELSKÅP E-MOBILITY AHMA LK12212X

Laddningscentraler är väggmonterade elcentraler som beaktar behoven och kraven i laddningscentralstandarden. Temperaturhantering är särskilt viktigt vid laddning av elbilar, så UTUs laddningscentraler har alltid komponent-specifika ventilationsutrymmen och fält-specifik ventilation. Kapslingsklass är IP31 på grund av den ventilerade konstruktionen, vilket kan höjas till IP34 genom att installera ett skyddsskåp ovanpå centralen (lämpligt skyddsskåp LKS890 snr 3426356). Laddningscentral Ahma LK12212X egenskaper

• Märkström 125A (kan väljas 80A / 100A / 125A)
• Utgångar 12st MCN320E (Hager ledningsskyddsbrytare C-kurva 20A, 3-polig)
• Inmatning med kompaktbrytare HHS125DC med utlösningsspole (Hager H3+)
• Nätverksanalysator med ModBus-databus (Circutor CVM-C11)
• Inmatningsanslutningar HYS005H (Al/Cu 35-120mm˛)
• Al/Cu-växelanslutningar 2,5-35mm˛ för laddningsutgångar

Temperaturhantering

Vid laddning av elbilar fungerar centralens utgångskomponenter ofta nära märkströmmen, så temperaturhantering är mycket viktigt för centralens livslängd.

Centralen beaktar temperaturhanteringsbehoven enligt laddningsbelastningen:

• fält-specifik ventilation
• luftutrymmen i laddningsutgångarna
• värme-nöd-stopp-funktion

Utjämningfaktor för laddningsutgångarna 1 (i enlighet med laddningscentralstandardens krav).

Laddningscentralen har DIN-sken-specifik sensorik, med vilken beredskap för dynamisk temperaturhantering har implementerats. När centralen ansluts till eParking-bakgrundssystemet kan laddningscentralen hantera laddningsbelastningen dynamiskt baserat på utgångskomponenternas temperatur.

Livscykelhantering

Centralen har ett reserverat enhetsutrymme för belastningshanteringsenheter. Belastningshanteringsutrymmet är ett allmänt enhetsutrymme där alla typer av enheter kan installeras. I enhetsutrymmet finns en reservation för eTolppa-systemets belastningshanteringsenhet (eG) för flerstegs belastningshantering. När eTolppa-systemets belastningshanteringsenhet installeras i centralen behövs ingen separat anslutningsenhet i laddningsstationerna.

Om värme-nöd-stopp-funktionen upprepade gånger bryter strömförsörjningen under centralens livslängd är det bra att överväga att ta i bruk dynamisk temperaturhantering. I funktionen kan bakgrundssystemet begränsa laddningsstationernas belastning steglöst baserat på utgångskomponenternas temperatur.

Centralen har en reservation för övervågsfilter. Med nätverksanalysatorn kan utvecklingen av harmoniska övervågor övervakas och det är enkelt att ansluta ett övervågsfilter till centralen i efterhand. Larm kan läggas till analysatorn i samband med detta.

Centralen har också ett separat utrymme för reservutgångar. I reservutgångsutrymmet finns som standard 3st C10 + 2st C16 (1-poliga) ledningsskyddsbrytare i reserv (för andra elektriska behov). Reservutgångarna är inte anslutna till radanslutningar.

Denna produktbeskrivning är en automatiserad översättning av den ursprungliga finska beskrivningen.
