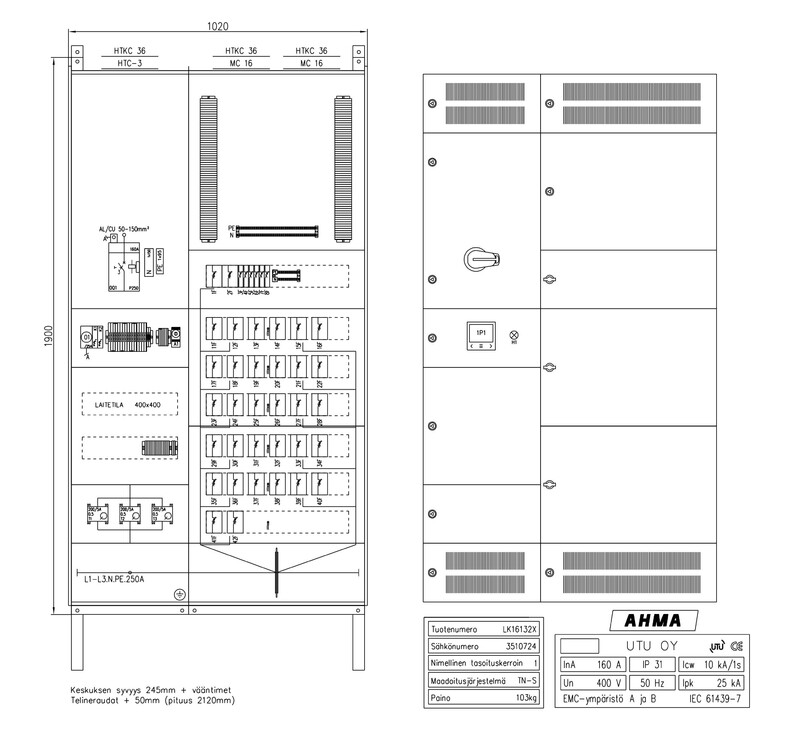

KABELSKÅP E-MOBILITY AHMA LK16132X

Laddningscentralerna är väggmonterade elcentraler som beaktar laddningscentralstandardens behov och krav. Temperaturhantering är särskilt viktigt vid laddning av elbilar, så UTUs laddningscentraler har alltid komponentbaserade ventilationsutrymmen och fältbaserad ventilation. Kapslingsklass är IP31 på grund av den ventilerade konstruktionen, vilken kan höjas till IP34 genom att installera ett skyddsskåp ovanpå centralen (lämpligt skyddsskåp LKS1090 snr 3426358). Laddningscentral Ahma LK16132X egenskaper

• Märkström 160A (kan väljas 100A / 125A / 160A)
• Utgångar 32st MCN316E (Hager ledningsskyddsbrytare C-kurva 16A, 3-polig)
• På ingången kompaktbrytare HHT160DR med frånkopplingsspole (Hager H3+)
• Nätverksanalysator med ModBus-databuss (Circutor CVM-C11)
• Ingångsanslutningar HYT005H (Al/Cu 50-185mm˛)
• Al/Cu-växlingsanslutningar 2,5-35mm˛ för laddningsutgångarna

Temperaturhantering

Vid laddning av elbilar fungerar centralens utgångskomponenter ofta nära märkströmmen, så temperaturhantering är mycket viktigt för centralens livslängd.

Centralen beaktar temperaturhanteringsbehoven enligt laddningsbelastningen:

• fältbaserad ventilation
• luftutrymmen i laddningsutgångarna
• värme-nöd-stopp-funktion

Utjämningsfaktor för laddningsutgångarna 1 (i enlighet med laddningscentralstandardens krav).

Laddningscentralen har en sensor per DIN-skena, vilket möjliggör förberedelse för dynamisk temperaturhantering. När centralen ansluts till eParking-bakgrundssystemet kan laddningscentralen hantera laddningsbelastningen dynamiskt baserat på utgångskomponenternas temperatur.

Livscykelhantering

Centralen har ett reserverat utrymme för belastningshanteringsenheter. Belastningshanteringsutrymmet är ett allmänt utrymme för enheter, där alla typer av enheter kan installeras. I enhetsutrymmet finns en reservation för eTolppa-systemets belastningshanteringsenhet (eG) för flerstegs belastningshantering. När eTolppa-systemets belastningshanteringsenhet installeras i centralen behövs ingen separat anslutningsenhet vid laddningsstationerna.

Om värme-nöd-stopp-funktionen upprepade gånger bryter strömförsörjningen under centralens livslängd är det bra att överväga att implementera dynamisk temperaturhantering. I funktionen kan bakgrundssystemet begränsa laddningsstationernas belastning steglöst baserat på utgångskomponenternas temperatur.

Centralen har en reservation för ett övervågsfilter. Med nätverksanalysatorn kan utvecklingen av harmoniska övervågor övervakas och ett övervågsfilter kan enkelt anslutas till centralen i efterhand. Larm kan läggas till analysatorn i samband med detta.

Centralen har också ett separat utrymme för reservutgångar. I reservutgångsutrymmet finns som standard 3st C10 + 2st C16 (1-polig) ledningsskyddsbrytare i reserv (för andra elektriska behov). Reservutgångarna är inte anslutna till radanslutningar.

Denna produktbeskrivning är en automatiserad översättning av den ursprungliga finska beskrivningen.
