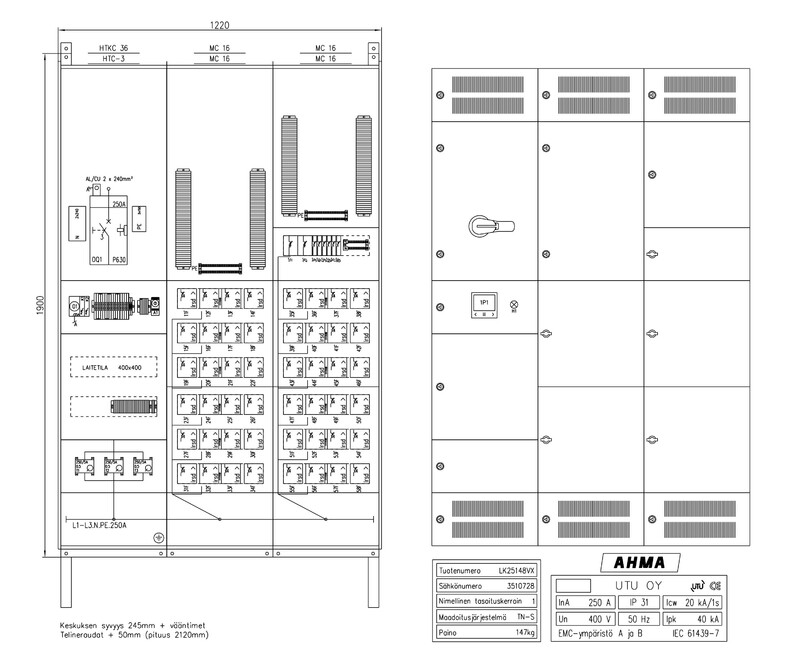

KABELSKÅP E-MOBILITY AHMA LK25148VX

Laddningscentralerna är väggmonterade elcentraler som beaktar behoven och kraven i laddningscentralstandarderna. Temperaturhantering är särskilt viktigt vid laddning av elbilar, så UTUs laddningscentraler har alltid komponentbaserade ventilationsutrymmen och fältbaserad ventilation. Kapslingsklass är IP31 på grund av den ventilerade konstruktionen, vilket kan höjas till IP34 genom att installera ett skyddsskåp ovanpå centralen (lämpligt skyddsskåp LKS1290 snr 3436864). Laddningscentral Ahma LK25148VX egenskaper

• Märkström 250A (kan väljas 160A/ 200A / 250A)
• Utgångar 48st ADM466C (Hager jordfelsbrytare C-kurva 16A, 4-pol 30mA.)
• Inmatning med kompaktbrytare HNJ250DR med utlösningsspole (Hager H3+)
• Nätverksanalysator med ModBus-databuss (Circutor CVM-C11)
• Inmatningsanslutningar HYW007H (Al/Cu 2x35-300mm˛)
• Al/Cu-växelanslutningar 2,5-35mm˛ för laddningsutgångarna

Temperaturhantering

Vid laddning av elbilar fungerar centralens utgångskomponenter ofta nära märkströmmen, så temperaturhantering är mycket viktigt för centralens livslängd.

Centralen beaktar temperaturhanteringsbehoven enligt laddningsbelastningen:

• fältbaserad ventilation
• luftutrymmen i laddningsutgångarna
• värme-nöd-stopp-funktion

Utjämningsfaktor för laddningsutgångarna 1 (i enlighet med laddningscentralstandardens krav).

Laddningscentralen har DIN-skenbaserad sensorering, som har implementerat beredskap för dynamisk temperaturhantering. När centralen ansluts till eParking-bakgrundssystemet kan laddningscentralen dynamiskt hantera laddningsbelastningen baserat på utgångskomponenternas temperatur.

Livscykelhantering

Centralen har ett reserverat enhetsutrymme för belastningshanteringsenheter. Belastningshanteringsutrymmet är ett allmänt enhetsutrymme där alla typer av enheter kan installeras. I enhetsutrymmet finns en reservation för eTolppa-systemets belastningshanteringsenhet (eG) för flerstegs belastningshantering. När eTolppa-systemets belastningshanteringsenhet installeras i centralen behövs ingen separat anslutningsenhet vid laddstationerna.

Om värme-nöd-stopp-funktionen upprepade gånger bryter strömförsörjningen under centralens livslängd är det bra att överväga att aktivera dynamisk temperaturhantering. I funktionen kan bakgrundssystemet begränsa laddstationernas belastning steglöst baserat på utgångskomponenternas temperatur.

Centralen har en reservation för ett övervågsfilter. Harmoniska övervågor kan övervakas med nätverksanalysatorn, och det är möjligt att enkelt ansluta ett övervågsfilter till centralen i efterhand. Det är möjligt att lägga till larm relaterade till detta i analysatorn.

Centralen har också ett separat utrymme för reservutgångar. Reservutgångsutrymmet har som standard 3st C10 + 2st C16 (1-pol.) ledningsskyddsbrytare i reserv (för andra elektriska behov). Reservutgångarna är inte anslutna till radanslutningar.

Denna produktbeskrivning är en automatiserad översättning av den ursprungliga finska beskrivningen.
