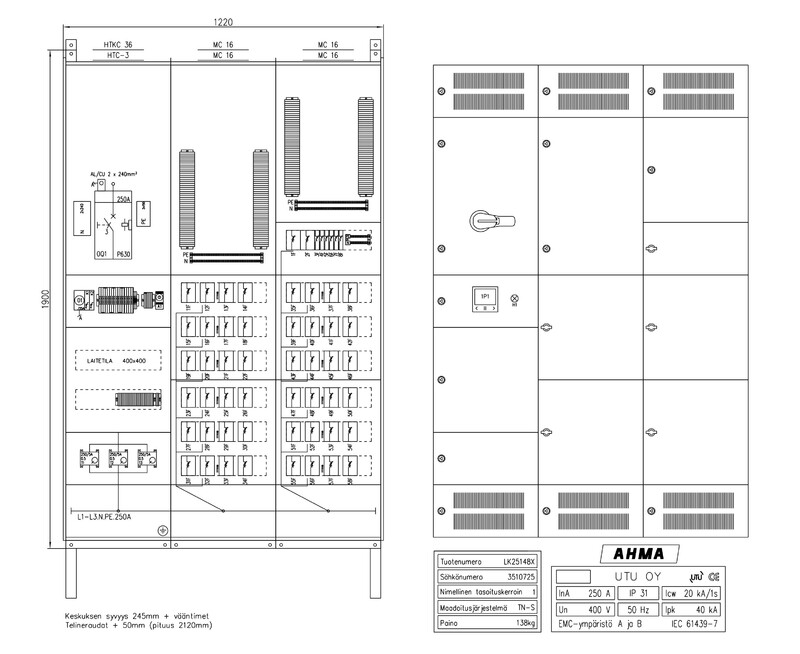

KABELSKÅP E-MOBILITY AHMA LK25148X

Laddningscentraler är väggmonterade elcentraler som beaktar behoven och kraven i laddningscentralstandarderna. Temperaturhantering är särskilt viktig vid laddning av elbilar, därför har UTUs laddningscentraler alltid komponentbaserade ventilationsutrymmen och fältbaserad ventilation. Kapslingsklass är IP31 på grund av den ventilerade strukturen, vilket kan höjas till IP34 genom att installera ett skyddsskåp ovanpå centralen (lämpligt skyddsskåp LKS1290 snr 3436864). Laddningscentral Ahma LK25148X egenskaper

• Märkström 250A (kan väljas 160A / 200A / 250A)
• Utgångar 48st MCN316E (Hager ledningsskyddsbrytare C-kurva 16A, 3-polig)
• Inmatning med kompaktbrytare HNJ250DR med utlösningsspole (Hager H3+)
• Nätverksanalysator med ModBus-databus (Circutor CVM-C11)
• Inmatningsanslutningar HYW007H (Al/Cu 2x35-300mm˛)
• Al/Cu-växelanslutningar 2,5-35mm˛ för laddningsutgångar

Temperaturhantering

Vid laddning av elbilar fungerar centralens utgångskomponenter ofta nära märkströmmen, därför är temperaturhantering mycket viktigt för centralens livslängd.

Centralen beaktar temperaturhanteringsbehoven enligt laddningsbelastningen:

• fältbaserad ventilation
• luftspalter i laddningsutgångarna
• värme-nöd-stopp-funktion

Utjämning av laddningsutgångarna 1 (enligt kravet i laddningscentralstandarden).

Laddningscentralen har DIN-skenbaserad sensorering, som har implementerat beredskap för dynamisk temperaturhantering. När centralen ansluts till eParking-bakgrundssystemet kan laddningscentralen dynamiskt hantera laddningsbelastningen baserat på utgångskomponenternas temperatur.

Livscykelhantering

Centralen har ett reserverat utrymme för belastningshanteringsenheter. Belastningshanteringsutrymmet är ett allmänt utrymme för enheter, där alla typer av enheter kan installeras. Utrymmet är reserverat för eTolppa-systemets belastningshanteringsenhet (eG) för flerstegs belastningshantering. När eTolppa-systemets belastningshanteringsenhet installeras i centralen behövs ingen separat anslutningsenhet vid laddstationerna.

Om värme-nöd-stopp-funktionen upprepade gånger bryter strömförsörjningen under centralens livslängd är det bra att överväga att ta i bruk dynamisk temperaturhantering. I funktionen kan bakgrundssystemet begränsa laddstationernas belastning steglöst baserat på utgångskomponenternas temperatur.

Centralen har en reservation för övertonfilter. Harmoniska övertoner kan övervakas med nätverksanalysatorn, och ett övertonfilter kan enkelt anslutas till centralen i efterhand. Larm kan läggas till analysatorn i samband med detta.

Centralen har också ett separat utrymme för reservutgångar. Reservutgångsutrymmet har som standard 3st C10 + 2st C16 (1-poliga) ledningsskyddsbrytare i reserv (för andra elektriska behov). Reservutgångarna är inte anslutna till radanslutningar.

Denna produktbeskrivning är en automatiserad översättning av den ursprungliga finska beskrivningen.
