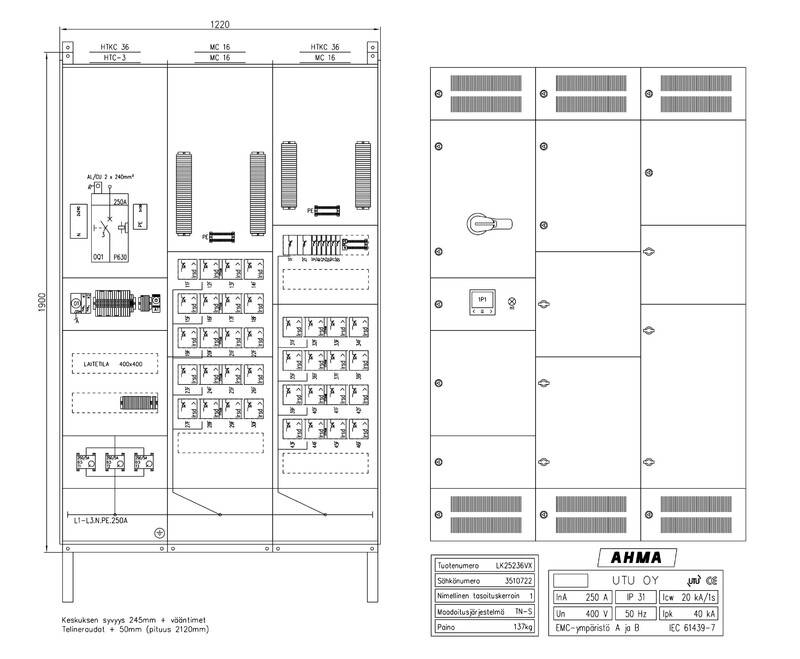

KABELSKÅP E-MOBILITY AHMA LK25236VX

Laddningscentralerna är väggmonterade elcentraler som beaktar behoven och kraven i laddningscentralstandarderna. Temperaturhantering är särskilt viktigt vid laddning av elbilar, så UTUs laddningscentraler har alltid komponentbaserade ventilationsutrymmen och fältbaserad ventilation. Kapslingsklass är IP31 på grund av den ventilerade konstruktionen, vilken kan höjas till IP34 genom att installera ett skyddsskåp ovanpå centralen (lämpligt skyddsskåp LKS1290 snr 3436864). Laddningscentral Ahma LK25236VX egenskaper

• Märkström 250A (kan väljas 160A/ 200A / 250A)
• Utgångar 36st ADM470C (Hager jordfelsbrytare C-kurva 20A, 4-pol 30mA.)
• Inmatning med kompaktbrytare HNJ250DR med utlösningsspole (Hager H3+)
• Nätverksanalysator med Modbus-databus (Circutor CVM-C11)
• Inmatningsanslutningar HYW007H (Al/Cu 2x35-300mm˛)
• Al/Cu-växlingsanslutningar 2,5-35mm˛ för laddningsutgångarna

Temperaturhantering

Vid laddning av elbilar fungerar centralens utgångskomponenter ofta nära märkströmmen, så temperaturhantering är mycket viktigt för centralens livslängd.

Centralen beaktar temperaturhanteringsbehoven i enlighet med laddningsbelastningen:

• fältbaserad ventilation
• luftutrymmen i laddningsutgångarna
• värme-nöd-stopp-funktion

Utjämningsfaktor för laddningsutgångarna 1 (i enlighet med laddningscentralstandardens krav).

Laddningscentralen har DIN-skenbaserad sensorik, med vilken förberedelserna för dynamisk temperaturhantering har genomförts. När centralen ansluts till eParking-bakgrundssystemet kan laddningscentralen dynamiskt hantera laddningsbelastningen baserat på utgångskomponenternas temperatur.

Livscykelhantering

Centralen har reserverat ett enhetsutrymme för belastningshanteringsenheter. Belastningshanteringsutrymmet är ett allmänt enhetsutrymme, i vilket alla enheter kan installeras. I enhetsutrymmet finns en reservation för eTolppa-systemets belastningshanteringsenhet (eG) för flerstegs belastningshantering. När eTolppa-systemets belastningshanteringsenhet installeras i centralen behövs ingen separat anslutningsenhet vid laddningsstationerna.

Om värme-nöd-stopp-funktionen upprepade gånger bryter strömförsörjningen under centralens livslängd är det bra att överväga att ta i bruk dynamisk temperaturhantering. I funktionen kan bakgrundssystemet begränsa laddningsstationernas belastning steglöst baserat på utgångskomponenternas temperatur.

Centralen har en reservation för övervågsfilter. Med nätverksanalysatorn kan utvecklingen av harmoniska övervågor övervakas, och det är möjligt att enkelt ansluta ett övervågsfilter till centralen i efterhand. Det är möjligt att lägga till larm relaterade till detta i analysatorn.

Centralen har också ett separat utrymme för reservutgångar. I reservutgångsutrymmet finns som standard 3st C10 + 2st C16 (1-pol.) ledningsskyddsbrytare i reserv (för andra elektrifieringsbehov). Reservutgångarna är inte anslutna till radanslutningar.

Denna produktbeskrivning är en automatiserad översättning av den ursprungliga finska beskrivningen.
