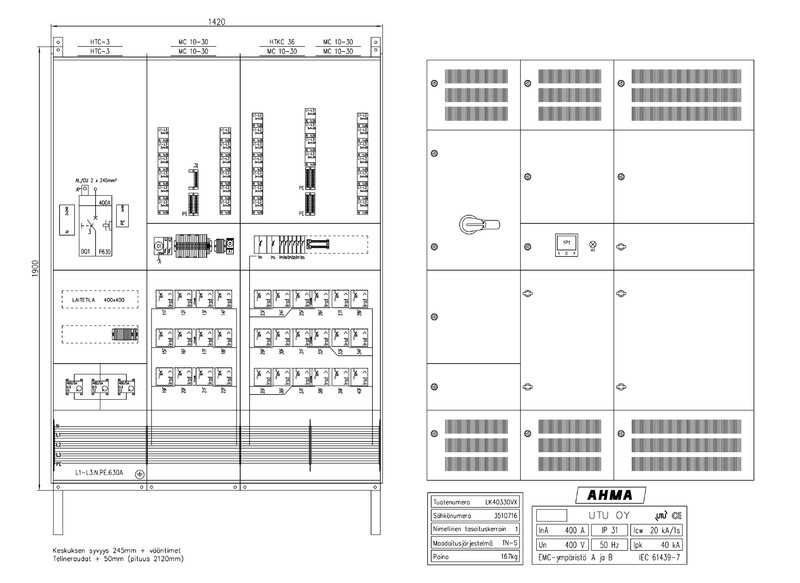

KABELSKÅP E-MOBILITY AHMA LK40330VX

Laddningscentraler är väggmonterade elcentraler som beaktar behoven och kraven i laddningscentralstandarderna. Temperaturhantering är särskilt viktigt vid laddning av elbilar, så UTUs laddningscentraler har alltid komponentbaserade ventilationsutrymmen och fältbaserad ventilation. Kapslingsklass är IP31 på grund av den ventilerade konstruktionen, vilket kan höjas till IP34 genom att installera ett skyddsskåp ovanpå centralen (lämpligt skyddsskåp LKS1490 snr 3436865). Laddningscentral Ahma LK40330VX egenskaper

• Nominell ström 400A (kan väljas 250A/ 315A / 400A)
• Utgångar 30st ADM482C (Hager jordfelsbrytare C-kurva 32A, 4-pol 30mA)
• Inmatning kompaktbrytare HNJ400DR med utlösningsspole (Hager H3+)
• Nätverksanalysator med ModBus-databuss (Circutor CVM-C11)
• Inmatningsanslutningar HYW007H (Al/Cu 2x35-300mm˛)
• Al/Cu-växelanslutningar 2,5-35mm˛ för laddningsutgångar

Temperaturhantering

Vid laddning av elbilar fungerar centralens utgångskomponenter ofta nära den nominella strömmen, så temperaturhantering är mycket viktigt för centralens livslängd.

Centralen beaktar temperaturhanteringsbehovet enligt laddningsbelastningen:

• fältbaserad ventilation
• luftutrymmen i laddningsutgångarna
• värme-nöd-stopp-funktion

Utjämningsfaktor för laddningsutgångarna 1 (i enlighet med laddningscentralstandardens krav).

Laddningscentralen har DIN-skenbaserad sensorering, som har implementerat beredskap för dynamisk temperaturhantering. När centralen ansluts till eParking-bakgrundssystemet kan laddningscentralen hantera laddningsbelastningen dynamiskt baserat på utgångskomponenternas temperatur.

Livscykelhantering

Centralen har ett reserverat enhetsutrymme för belastningshanteringsenheter. Belastningshanteringsutrymmet är ett allmänt enhetsutrymme där alla typer av enheter kan installeras. I enhetsutrymmet finns en reservation för eTolppa-systemets belastningshanteringsenhet (eG) för flerstegs belastningshantering. När eTolppa-systemets belastningshanteringsenhet installeras i centralen behövs ingen separat anslutningsenhet vid laddstationerna.

Om värme-nöd-stopp-funktionen upprepade gånger bryter strömförsörjningen under centralens livslängd är det bra att överväga att implementera dynamisk temperaturhantering. I funktionen kan bakgrundssystemet begränsa laddstationernas belastning steglöst baserat på utgångskomponenternas temperatur.

Centralen har en reservation för övervågsfilter. Harmoniska övervågor kan övervakas med nätverksanalysatorn, och det är möjligt att enkelt ansluta ett övervågsfilter till centralen i efterhand. Larm kan läggas till analysatorn i samband med detta.

Centralen har också ett separat utrymme för reservutgångar. Reservutgångsutrymmet har som standard 3st C10 + 2st C16 (1-pol) ledningsskyddsbrytare i reserv (för andra elektriska behov). Reservutgångarna är inte anslutna till radanslutningar.

Denna produktbeskrivning är en automatiserad översättning av den ursprungliga finska beskrivningen.
