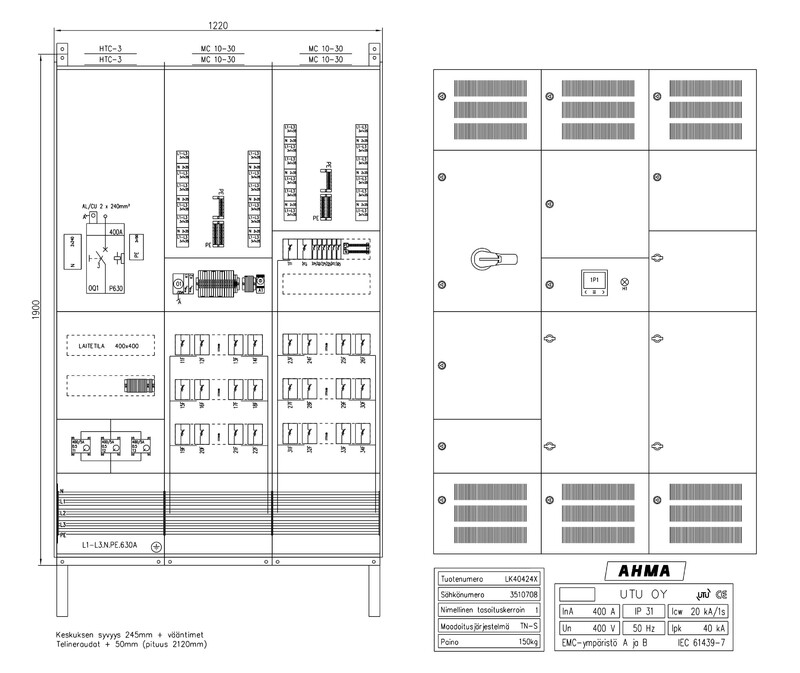

KABELSKÅP E-MOBILITY AHMA LK40424X

Laddningscentraler är väggmonterade elcentraler som beaktar behoven och kraven i laddningscentralstandarden. Temperaturhantering är särskilt viktig vid laddning av elbilar, så UTUs laddningscentraler har alltid komponentbaserade ventilationsutrymmen och fältbaserad ventilation. Kapslingsklass är IP31 på grund av den ventilerade strukturen, vilket kan höjas till IP34 genom att installera ett skyddsskåp ovanpå centralen (lämpligt skyddsskåp LKS1290 nr 3436864). Laddningscentral Ahma LK40424X egenskaper

• Nominell ström 400A (kan väljas 250A / 315A / 400A)
• Utgångar 24st MCN340E (Hager ledningsskyddsbrytare C-kurva 40A, 3-polig)
• Inmatning med kompaktbrytare HNJ400DR med utlösningsspole (Hager H3+)
• Nätverksanalysator med Modbus-databus (Circutor CVM-C11)
• Inmatningsanslutningar HYW007H (Al/Cu 2x35-300mm˛)
• Al/Cu-växelanslutningar för laddningsutgångar 2,5-35mm˛

Temperaturhantering

Vid laddning av elbilar fungerar centralens utgångskomponenter ofta nära den nominella strömmen, så temperaturhantering är mycket viktigt för centralens livslängd.

Centralen beaktar temperaturhanteringsbehoven i enlighet med laddningsbelastningen:

• fältbaserad ventilation
• luftutrymmen i laddningsutgångarna
• värme-nöd-stopp-funktion

Utjämningsfaktor för laddningsutgångarna 1 (i enlighet med kravet i laddningscentralstandarden).

Laddningscentralen har DIN-skenbaserad sensorering, som har implementerat beredskap för dynamisk temperaturhantering. När centralen ansluts till eParking-bakgrundssystemet kan laddningscentralen dynamiskt hantera laddningsbelastningen baserat på utgångskomponenternas temperatur.

Livscykelhantering

Centralen har reserverat utrymme för utrustning för laststyrning. Laststyrningsutrymmet är ett allmänt utrustningsutrymme där vilken utrustning som helst kan installeras. I utrustningsutrymmet finns en reservation för eTolppa-systemets laststyrningsenhet (eG) för flerstegs laststyrning. När eTolppa-systemets laststyrningsenhet installeras i centralen behövs ingen separat anslutningsenhet i laddningsstationerna.

Om värme-nöd-stopp-funktionen upprepade gånger bryter strömförsörjningen under centralens livslängd är det bra att överväga att implementera dynamisk temperaturhantering. I funktionen kan bakgrundssystemet begränsa laddningsstationernas belastning steglöst baserat på utgångskomponenternas temperatur.

Centralen har en reservation för övervågsfilter. Nätverksanalysatorn kan övervaka utvecklingen av harmoniska övervågor, och det är möjligt att enkelt ansluta ett övervågsfilter till centralen i efterhand. Larm kan läggas till analysatorn i samband med detta.

Centralen har också ett separat utrymme för reservutgångar. Reservutgångsutrymmet är standardmässigt utrustat med 3st C10 + 2st C16 (1-poliga) ledningsskyddsbrytare i reserv (för andra elektriska behov). Reservutgångarna är inte anslutna till radanslutningar.

Denna produktbeskrivning är en automatiserad översättning av den ursprungliga finska beskrivningen.
