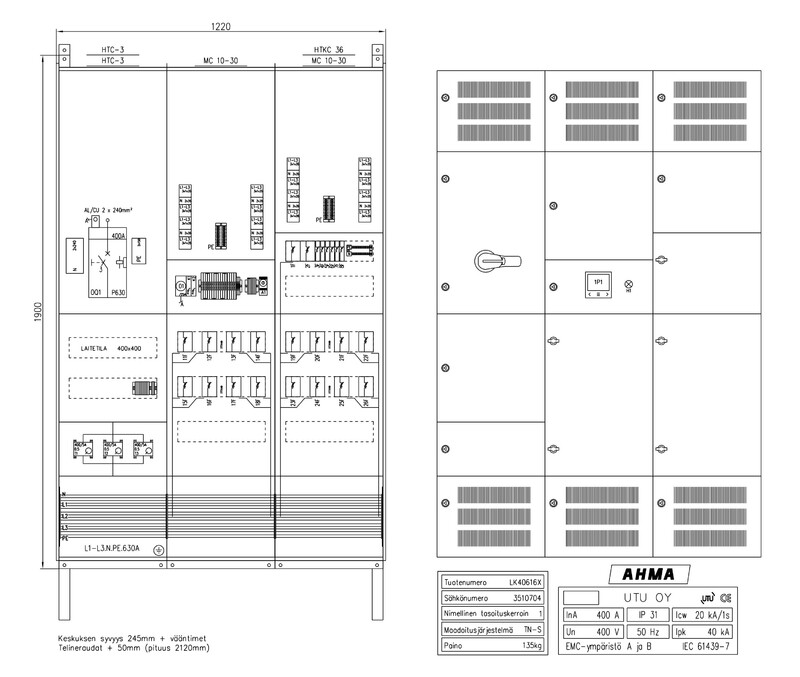

KABELSKÅP E-MOBILITY AHMA LK40616X

Laddningscentraler är väggmonterade elcentraler som beaktar behoven och kraven i laddningscentralstandarder. Temperaturhantering är särskilt viktig vid laddning av elbilar, så UTUs laddningscentraler har alltid komponentbaserade ventilationsutrymmen och fältbaserad ventilation. Kapslingsklass är IP31 på grund av den ventilerade konstruktionen, vilket kan höjas till IP34 genom att installera ett skyddsskåp ovanpå centralen (lämpligt skyddsskåp LKS1290 snr 3436864). Laddningscentral Ahma LK40616X egenskaper

• Märkström 400A (kan väljas 250A / 315A / 400A)
• Utgångar 16st MCN363E (Hager ledningsskyddsbrytare C-kurva 63A, 3-polig)
• Inmatning med kompaktbrytare HNJ400DR med utlösningsspole (Hager H3+)
• Nätverksanalysator med ModBus-databus (Circutor CVM-C11)
• Inmatningsanslutningar HYW007H (Al/Cu 2x35-300mm˛)
• Al/Cu-växelanslutningar 2,5-35mm˛ för laddningsutgångar

Temperaturhantering

Vid laddning av elbilar fungerar centralens utgångskomponenter ofta nära märkströmmen, så temperaturhantering är mycket viktigt för centralens livslängd.

Centralen beaktar temperaturhanteringsbehov enligt laddningsbelastningen:

• fältbaserad ventilation
• luftutrymmen i laddningsutgångarna
• värme-nöd-stopp-funktion

Utjämningsfaktor för laddningsutgångarna 1 (enligt krav i laddningscentralstandard).

Laddningscentralen har DIN-skenbaserad jordning, som möjliggör förberedelse för dynamisk temperaturhantering. När centralen ansluts till eParking-bakgrundssystemet kan laddningscentralen dynamiskt styra laddningsbelastningen baserat på temperaturen i utgångskomponenterna.

Livscykelhantering

Centralen har reserverat utrymme för enheter för lastbalansering. Lastbalanseringsutrymmet är ett allmänt enhetsutrymme där alla typer av enheter kan installeras. I enhetsutrymmet finns reservation för eTolppa-systemets lastbalanseringsenhet (eG) för flerstegs lastbalansering. När eTolppa-systemets lastbalanseringsenhet installeras i centralen behövs ingen separat anslutningsenhet vid laddstationerna.

Om värme-nöd-stopp-funktionen upprepade gånger bryter strömförsörjningen under centralens livslängd är det bra att överväga att aktivera dynamisk temperaturhantering. I funktionen kan bakgrundssystemet begränsa laddstationernas belastning steglöst baserat på temperaturen i utgångskomponenterna.

Centralen har även en reservation för övervågfilter. Nätverksanalysatorn kan övervaka utvecklingen av harmoniska övertoner, och det är möjligt att enkelt ansluta ett övervågfilter till centralen i efterhand. Det är möjligt att lägga till larm relaterade till detta i analysatorn.

Centralen har dessutom ett separat utrymme för reservutgångar. I reservutgångsutrymmet finns som standard 3st C10 + 2st C16 (1-polig) ledningsskyddsbrytare i reserv (för andra elektriska behov). Reservutgångarna är inte anslutna till radanslutningar.

Denna produktbeskrivning är en automatiserad översättning av den ursprungliga finska beskrivningen.
