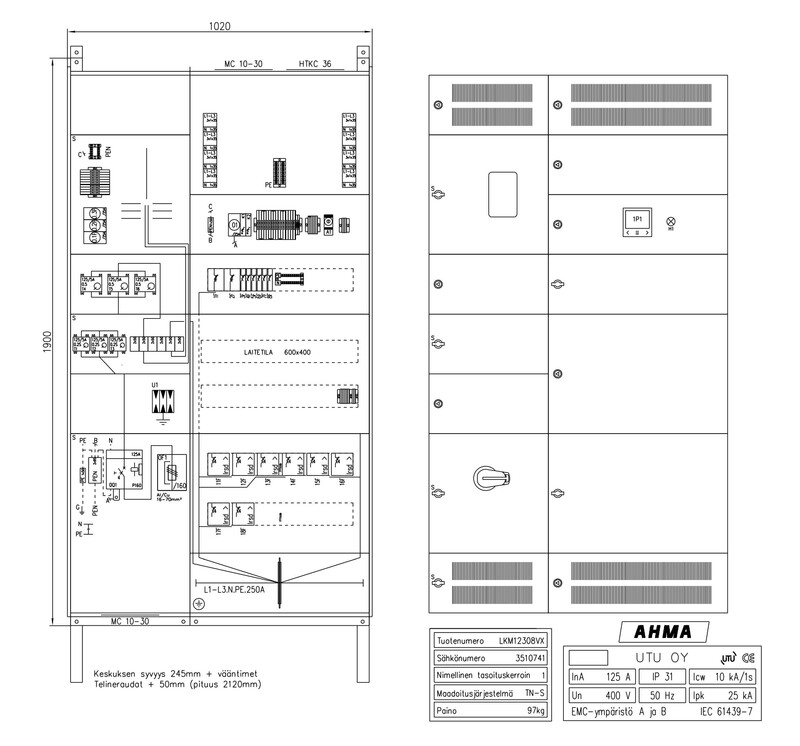

KABELSKÅP E-MOBILITY AHMA LKM12308VX

Laddningscentralerna är väggmonterade elcentraler som beaktar behoven och kraven i laddningscentralstandarderna. Temperaturhantering är särskilt viktig vid laddning av elbilar, så UTUs laddningscentraler har alltid komponentbaserade ventilationsutrymmen och fältbaserad ventilation. Kapslingsklass är IP31 på grund av den ventilerade konstruktionen, vilket kan höjas till IP34 genom att installera ett skyddsskåp ovanpå centralen (lämpligt skyddsskåp LKS1090 snr 3426358).

För mätning av elleverantören har mätmodellerna (LKM och LJKM) en M2-mätplats och strömtransformatorer av noggrannhetsklass 0.2S i centralen, samt ett kombinerat överspänningsskydd Hager SPA930 med larmkontakter. En 63A-anslutning från elleverantören kan anslutas till centralen, vilket är billigare än en effektanslutning. Senare, när effektbehovet ökar, kan anslutningen ökas till 125A. Detta kan göras i centralen med hjälp av en DIP-switch på kompaktbrytaren (brytarstatus kan förseglas).

Laddningscentral Ahma LKM12308VX egenskaper

• Nominell ström 125A (kan väljas 80A / 100A / 125A)
• Utgångar 8st ADM482C (Hager jordfelsbrytare C-kurva 32A, 4-polig 30mA)
• Inmatning kompaktbrytare HHS125DC med utlösare (Hager H3+)
• Nätverksanalysator med ModBus-databuss (Circutor CVM-C11)
• Inmatningsanslutningar HYS005H (Al/Cu 35-120mm˛)
• Al/Cu-växelanslutningar 2,5-35mm˛ för laddningsutgångar

Temperaturhantering

Vid laddning av elbilar arbetar centralens utgångskomponenter ofta nära sin nominella ström, så temperaturhantering är mycket viktig för centralens livslängd.

Centralen beaktar temperaturhanteringsbehoven i enlighet med laddningsbelastningen:

• fältbaserad ventilation
• luftutrymmen i laddningsutgångarna
• värme-nöd-stopp-funktion

Utjämningsfaktor för laddningsutgångarna 1 (i enlighet med kravet i laddningscentralstandarden).

Laddningscentralen har en sensor per DIN-skena, vilket ger förberedelse för dynamisk temperaturhantering. När centralen ansluts till ett eParking-bakgrundssystem kan laddningscentralen dynamiskt hantera laddningsbelastningen baserat på temperaturen i utgångskomponenterna.

Livscykelhantering

Centralen har ett reserverat utrymme för belastningshanteringsenheter. Belastningshanteringsutrymmet är ett allmänt utrymme för enheter där alla typer av enheter kan installeras. Utrymmet är reserverat för en belastningshanteringsenhet från eTolppa-systemet (eG) för flerstegs belastningshantering. När en belastningshanteringsenhet från eTolppa-systemet installeras i centralen behövs ingen separat anslutningsenhet i laddningsstationerna.

Om värme-nöd-stopp-funktionen stänger av strömmen upprepade gånger under centralens livslängd är det bra att överväga att implementera dynamisk temperaturhantering. I funktionen kan bakgrundssystemet begränsa laddningsstationernas belastning steglöst baserat på temperaturen i utgångskomponenterna.

Centralen har en Denna produktbeskrivning är en automatiserad översättning av den ursprungliga finska beskrivningen.
