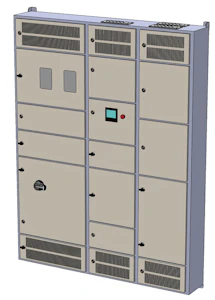

KABELSKÅP E-MOBILITY AHMA LKM16224VX

Laddningscentralerna är väggmonterade elcentraler som beaktar behoven och kraven i laddningscentralstandarderna. Temperaturhantering är särskilt viktigt vid laddning av elbilar, så UTUs laddningscentraler har alltid komponentbaserade ventilationsutrymmen och fältbaserad ventilation. Kapslingsklass är IP31 på grund av den ventilerade konstruktionen, vilket kan höjas till IP34 genom att installera ett skyddsskåp ovanpå centralen (lämpligt skyddsskåp LKS1490 snr 3436871).

För mätning av elleverantören har mätmodellerna (LKM och LJKM) en M2-mätarplats och strömtransformatorer av noggrannhetsklass 0.2S, samt ett kombinerat överspänningsskydd Hager SPA930 med larmkontakter i centralen. En 63A-anslutning från elleverantören kan anslutas till centralen, vilket är billigare än en effektanslutning. Senare, när effektbehovet ökar, kan anslutningen utökas till 125A. Detta kan göras i centralen med hjälp av en DIP-switch på kompaktbrytaren (brytarstatus kan förseglas).

Laddningscentral Ahma LKM16224VX egenskaper

• Nominell ström 160A (kan väljas 100A / 125A / 160A)
• Utgångar 24st ADM470C (Hager jordfelsbrytare C-kurva 20A, 4-polig 30mA)
• Kompaktbrytare HHT160DR med utlösare (Hager H3+) vid inmatningen
• Nätverksanalysator med ModBus-dataöverföringsbuss (Circutor CVM-C11)
• Inmatningsanslutningar HYT005H (Al/Cu 50-185mm˛)
• Al/Cu-växelanslutningar 2,5-35mm˛ för laddningsutgångarna

Temperaturhantering

Vid laddning av elbilar arbetar centralens utgångskomponenter ofta nära sin nominella ström, så temperaturhantering är mycket viktigt för centralens livslängd.

Centralen beaktar temperaturhanteringsbehoven som är relaterade till laddningsbelastningen:

• fältbaserad ventilation
• luftspalter i laddningsutgångarna
• värme-nöd-stopp-funktion

Utjämningsfaktor för laddningsutgångarna 1 (i enlighet med laddningscentralstandardens krav).

Laddningscentralen har DIN-skenbaserad sensorik, som implementerar beredskap för dynamisk temperaturhantering. När centralen ansluts till eParking-bakgrundssystemet kan laddningscentralen dynamiskt hantera laddningsbelastningen baserat på temperaturen i utgångskomponenterna.

Livscykelhantering

Centralen har reserverat utrymme för enheter för belastningshantering. Belastningshanteringsutrymmet är ett allmänt enhetsutrymme där alla typer av enheter kan installeras. I enhetsutrymmet finns reservation för en belastningshanteringsenhet för eTolppa-systemet (eG) för flerstegs belastningshantering. När en belastningshanteringsenhet för eTolppa-systemet installeras i centralen behövs ingen separat anslutningsenhet vid laddstationerna.

Om värme-nöd-stopp-funktionen upprepade gånger bryter strömförsörjningen under centralens livslängd är det bra att överväga att implementera dynamisk temperaturhantering. I funktionen kan bakgrundssystemet begränsa laddstationernas belastning steglöst baserat på temperaturen i utgångskomponent Denna produktbeskrivning är en automatiserad översättning av den ursprungliga finska beskrivningen.
