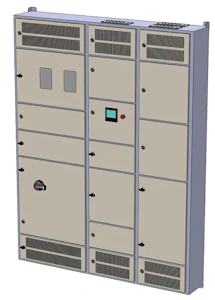

KABELSKÅP E-MOBILITY AHMA LKM16224X

Laddningscentralerna är väggmonterade elcentraler som beaktar behoven och kraven i laddningscentralstandarden. Temperaturhantering är särskilt viktigt vid laddning av elbilar, så UTUs laddningscentraler har alltid komponentbaserade ventilationsutrymmen och fältbaserad ventilation. Kapslingsklass är IP31 på grund av den ventilerade strukturen, vilket kan höjas till IP34 genom att installera ett skyddsskåp ovanpå centralen (lämpligt skyddsskåp LKS1490 snr 3436871).

För mätning av elleverantören har mätmodellerna (LKM och LJKM) en M2-mätarplats och strömtransformatorer i noggrannhetsklass 0.2S, samt ett kombinerat överspänningsskydd Hager SPA930 med larmkontakter. En 63A-anslutning från elleverantören kan anslutas till centralen, vilket är billigare än en effektanslutning. Senare, när effektbehovet ökar, kan anslutningen ökas till 125A. Detta kan göras i centralen med hjälp av en DIP-switch på kompaktbrytaren (brytarstatus kan förseglas).

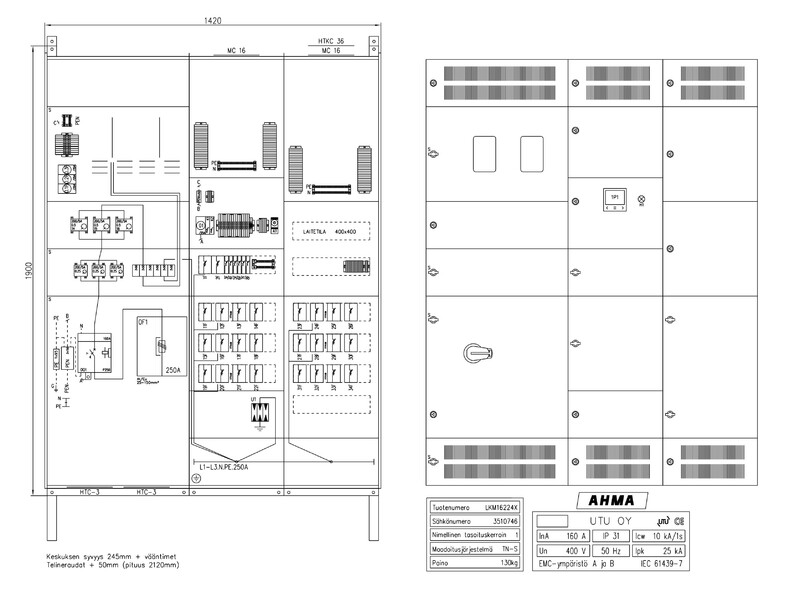

Laddningscentral Ahma LKM16224X egenskaper

• Märkström 160A (kan väljas 100A / 125A / 160A)
• Utgångar 24st MCN320E (Hager säkringsbrytare C-kurva 20A, 3-polig)
• Inmatning kompaktbrytare HHT160DR med utlösningsspole (Hager H3+)
• Nätverksanalysator med ModBus-dataöverföring (Circutor CVM-C11)
• Inmatningsanslutningar HYT005H (Al/Cu 50-185mm˛)
• Växelanslutningar Al/Cu 2,5-35mm˛ för laddningsutgångar

Temperaturhantering

Vid laddning av elbilar fungerar centralens utgångskomponenter ofta nära märkströmmen, så temperaturhantering är mycket viktigt för centralens livslängd.

Centralen beaktar temperaturhanteringsbehoven i enlighet med laddningsbelastningen:

• fältbaserad ventilation
• luftutrymmen i laddningsutgångarna
• värme-nöd-stopp-funktion

Utjämning av laddningsutgångarna 1 (i enlighet med laddningscentralstandardens krav).

Laddningscentralen har en sensor per DIN-skena, som implementerar beredskap för dynamisk temperaturhantering. När centralen ansluts till ett eParking-bakgrundssystem kan laddningscentralen dynamiskt hantera laddningsbelastningen baserat på utgångskomponenternas temperatur.

Livscykelhantering

Centralen har ett reserverat utrymme för belastningshanteringsenheter. Belastningshanteringsutrymmet är ett allmänt utrymme där alla typer av enheter kan installeras. Utrymmet är reserverat för en belastningshanteringsenhet från eTolppa-systemet (eG) för flerstegs belastningshantering. När en belastningshanteringsenhet från eTolppa-systemet installeras i centralen behövs ingen separat anslutningsenhet vid laddstationerna.

Om värme-nöd-stopp-funktionen upprepade gånger bryter strömförsörjningen under centralens livslängd är det bra att överväga att implementera dynamisk temperaturhantering. I denna funktion kan bakgrundssystemet begränsa laddstationernas belastning steglöst baserat på utgångskomponenternas temperatur.

Centralen har en reservation för ett överv Denna produktbeskrivning är en automatiserad översättning av den ursprungliga finska beskrivningen.
