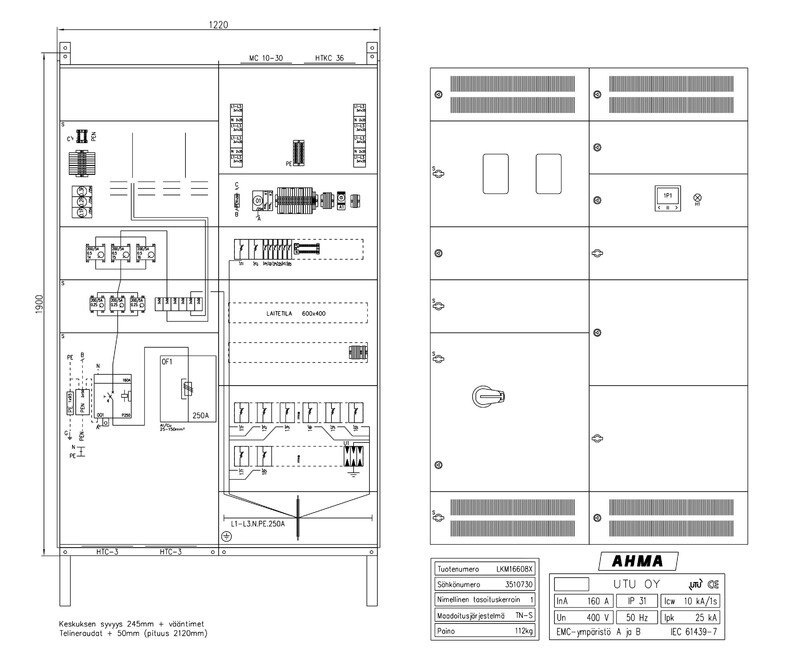

KABELSKÅP E-MOBILITY AHMA LKM16608X

Laddningscentralerna är väggmonterade elcentraler som beaktar behoven och kraven i laddningscentralstandarderna. Temperaturhantering är särskilt viktigt vid laddning av elbilar, så UTUs laddningscentraler har alltid komponentbaserade ventilationsutrymmen och fältbaserad ventilation. Kapslingsklass är IP31 på grund av den ventilerade konstruktionen, vilket kan höjas till IP34 genom att installera ett skyddsskåp ovanpå centralen (lämpligt skyddsskåp LKS1290 snr 3436870).

För mätning av elleverantören har mätmodellerna (LKM och LJKM) en M2-mätarplats och strömtransformatorer i noggrannhetsklass 0.2S, samt ett kombinerat överspänningsskydd Hager SPA930 med larmkontakter. En 63A-anslutning från elleverantören kan anslutas till centralen, vilket är billigare än en effektanslutning. Senare, när effektbehovet ökar, kan anslutningen ökas till 125A. Detta kan göras i centralen med hjälp av en DIP-switch på kompaktbrytaren (brytarstatus kan förseglas).

Laddningscentral Ahma LKM16608X egenskaper

• Märkström 160A (kan väljas 100A / 125A / 160A)
• Utgångar 8st MCN363E (Hager ledningsskyddsbrytare C-kurva 63A, 3-polig)
• Inmatning kompaktbrytare HHT160DR med utlösningsspole (Hager H3+)
• Nätverksanalysator med ModBus-dataöverföringsbuss (Circutor CVM-C11)
• Inmatningsanslutningar HYT005H (Al/Cu 50-185mm˛)
• Al/Cu-växelanslutningar 2,5-35mm˛ för laddningsutgångarna

Temperaturhantering

Vid laddning av elbilar fungerar centralens utgångskomponenter ofta nära märkströmmen, så temperaturhantering är mycket viktigt för centralens livslängd.

Centralen beaktar temperaturhanteringsbehoven som är relaterade till laddningsbelastningen:

• fältbaserad ventilation
• luftgap i laddningsutgångarna
• värme-nöd-stopp-funktion

Utjämningsfaktor för laddningsutgångarna 1 (i enlighet med laddningscentralstandardens krav).

Laddningscentralen har en jordning per DIN-skena, som har implementerat beredskap för dynamisk temperaturhantering. När centralen ansluts till ett eParking-bakgrundssystem kan laddningscentralen dynamiskt hantera laddningsbelastningen baserat på temperaturen i utgångskomponenterna.

Livscykelhantering

Centralen har ett reserverat utrymme för enheter för laststyrning. Laststyrningsutrymmet är ett allmänt utrymme för enheter, där alla typer av enheter kan installeras. I enhetsutrymmet finns en reservation för en laststyrningsenhet för eTolppa-systemet (eG) för flerstegs laststyrning. När en laststyrningsenhet för eTolppa-systemet installeras i centralen behövs ingen separat anslutningsenhet vid laddstationerna.

Om värme-nöd-stopp-funktionen upprepade gånger bryter strömförsörjningen under centralens livslängd är det bra att överväga att implementera dynamisk temperaturhantering. I funktionen kan bakgrundssystemet begränsa laddstationernas belastning steglöst baserat på temperaturen i utgångskomponenterna.

Centralen har en reservation Denna produktbeskrivning är en automatiserad översättning av den ursprungliga finska beskrivningen.
