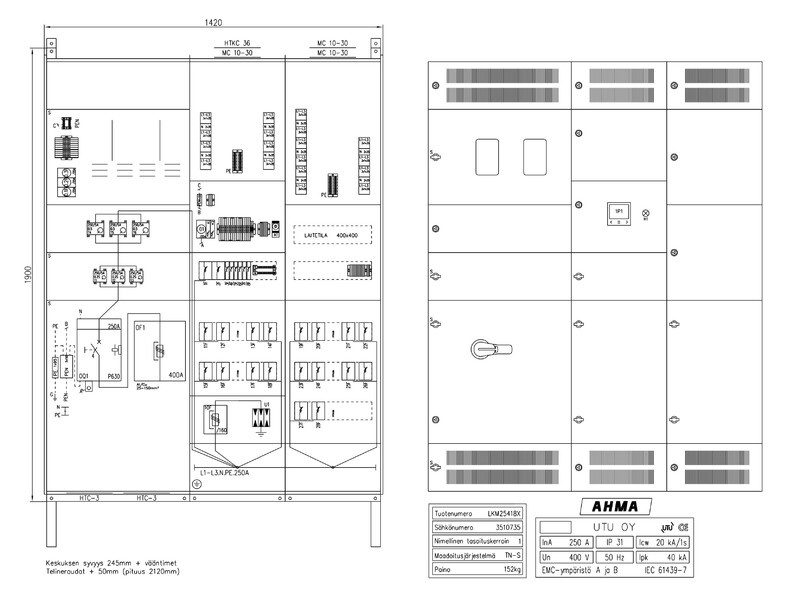

KABELSKÅP E-MOBILITY AHMA LKM25418X

Laddningscentralerna är väggmonterade elcentraler som beaktar behoven och kraven i laddningscentralstandarderna. Temperaturhantering är särskilt viktigt vid laddning av elbilar, så UTUs laddningscentraler har alltid komponentbaserade ventilationsutrymmen och fältbaserad ventilation. Kapslingsklass är IP31 på grund av den ventilerade strukturen, vilket kan höjas till IP34 genom att installera ett skyddsskåp ovanpå centralen (lämpligt skyddsskåp LKS1490 snr 3436871).

För mätning av elleverantören har mätmodellerna (LKM och LJKM) en M2-mätarplats och strömtransformatorer i noggrannhetsklass 0.2S, samt ett kombinerat överspänningsskydd Hager SPA930 med larmkontakter i centralen. Ett 63A-anslutning från elleverantören kan anslutas till centralen, vilket är billigare än en effektanslutning. Om effektbehovet ökar senare kan anslutningen utökas till 125A. Detta kan göras i centralen med hjälp av en DIP-switch på kompaktbrytaren (brytarstatusen kan förseglas).

Laddningscentral Ahma LKM25418X egenskaper

• Märkström 250A (kan väljas 160A / 200A / 250A)
• Utgångar 18st MCN340E (Hager ledningsskyddsbrytare C-kurva 40A, 3-polig)
• Inmatning kompaktbrytare HNJ250DR med utlösningsspole (Hager H3+)
• Nätverksanalysator med ModBus-databuss (Circutor CVM-C11)
• Inmatningsanslutningar HYW007H (Al/Cu 2x35-300mm˛)
• Al/Cu-växelanslutningar 2,5-35mm˛ för laddningsutgångarna

Temperaturhantering

Vid laddning av elbilar fungerar centralens utgångskomponenter ofta nära märkströmmen, så temperaturhantering är mycket viktigt för centralens livslängd.

Centralen beaktar temperaturhanteringsbehoven i enlighet med laddningsbelastningen:

• fältbaserad ventilation
• luftspalter i laddningsutgångarna
• värme-nöd-stopp-funktion

Utjämningfaktor för laddningsutgångarna 1 (i enlighet med kravet i laddningscentralstandarden).

Laddningscentralen har en DIN-skenbaserad sensorik, som har implementerat en beredskap för dynamisk temperaturhantering. När centralen ansluts till ett eParking-bakgrundssystem kan laddningscentralen hantera laddningsbelastningen dynamiskt baserat på temperaturen i utgångskomponenterna.

Livscykelhantering

Centralen har ett reserverat utrymme för belastningshanteringsenheter. Belastningshanteringsutrymmet är ett allmänt utrymme för enheter, där alla typer av enheter kan installeras. I enhetsutrymmet finns en reservation för en belastningshanteringsenhet i eTolppa-systemet (eG) för flerstegs belastningshantering. När en belastningshanteringsenhet i eTolppa-systemet installeras i centralen behövs ingen separat anslutningsenhet vid laddningsstationerna.

Om värme-nöd-stopp-funktionen upprepade gånger bryter strömförsörjningen under centralens livslängd är det bra att överväga att implementera dynamisk temperaturhantering. I funktionen kan bakgrundssystemet begränsa laddningsstationernas belastning steglöst baserat på temperaturen i ut Denna produktbeskrivning är en automatiserad översättning av den ursprungliga finska beskrivningen.
