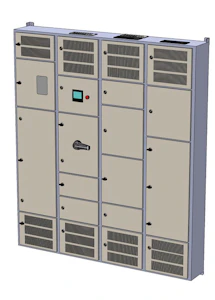

KABELSKÅP E-MOBILITY AHMA LKM40616X

Laddningscentralerna är väggmonterade elcentraler som beaktar behoven och kraven i laddningscentralstandarden. Temperaturhantering är särskilt viktigt vid laddning av elbilar, så UTUs laddningscentraler har alltid komponentbaserade ventilationsutrymmen och fältbaserad ventilation. Kapslingsklass är IP31 på grund av den ventilerade strukturen, vilket kan höjas till IP34 genom att installera ett skyddsskåp ovanpå centralen (lämpligt skyddsskåp LKS1290 snr 3436864).

För elverkets mätning har mätmodellerna (LKM och LJKM) en M2-mätarplats och strömtransformatorer av noggrannhetsklass 0.2S, samt ett kombinerat överspänningsskydd Hager SPA930 med larmkontakter i centralen. Elverkets 63A-anslutning kan anslutas till centralen, vilket är billigare än en effektanslutning. Senare, när effektbehovet ökar, kan anslutningen ökas till 125A. Detta kan göras i centralen med hjälp av en DIP-switch i kompaktbrytaren (brytarstatus kan förseglas).

Laddningscentral Ahma LKM40616X egenskaper

• Märkström 400A (kan väljas 250A / 315A / 400A)
• Utgångar 16st MCN363E (Hager ledningsskyddsbrytare C-kurva 63A, 3-polig)
• Inmatning kompaktbrytare HNJ400DR med utlösningsspole (Hager H3+)
• Nätverksanalysator med ModBus-databuss (Circutor CVM-C11)
• Inmatningsanslutningar HYW007H (Al/Cu 2x35-300mm˛)
• Växelanslutningar Al/Cu för laddningsutgångarna 2,5-35mm˛

Temperaturhantering

Vid laddning av elbilar fungerar utgångskomponenterna i centralen ofta nära märkströmmen, så temperaturhantering är mycket viktigt för centralens livslängd.

Centralen beaktar temperaturhanteringsbehoven i enlighet med laddningsbelastningen:

• fältbaserad ventilation
• luftspalter i laddningsutgångarna
• värme-nöd-stopp-funktion

Utjämningsfaktor för laddningsutgångarna 1 (i enlighet med kravet i laddningscentralstandarden).

Laddningscentralen har DIN-skenbaserad sensorering, som har implementerat beredskap för dynamisk temperaturhantering. När centralen ansluts till eParking-bakgrundssystemet kan laddningscentralen dynamiskt hantera laddningsbelastningen baserat på temperaturen i utgångskomponenterna.

Livscykelhantering

Centralen har ett reserverat enhetsutrymme för belastningshanteringsenheter. Belastningshanteringsutrymmet är ett allmänt enhetsutrymme där alla typer av enheter kan installeras. I enhetsutrymmet finns en reservation för en belastningshanteringsenhet för eTolppa-systemet (eG) för flernivåbelastningshantering. När belastningshanteringsenheten för eTolppa-systemet installeras i centralen behövs ingen separat anslutningsenhet i laddningsstationerna.

Om värme-nöd-stopp-funktionen upprepade gånger kopplar ifrån strömförsörjningen under centralens livslängd är det bra att överväga att implementera dynamisk temperaturhantering. I funktionen kan bakgrundssystemet begränsa laddningsstationernas belastning steglöst baserat på temperaturen i utgångskom Denna produktbeskrivning är en automatiserad översättning av den ursprungliga finska beskrivningen.
