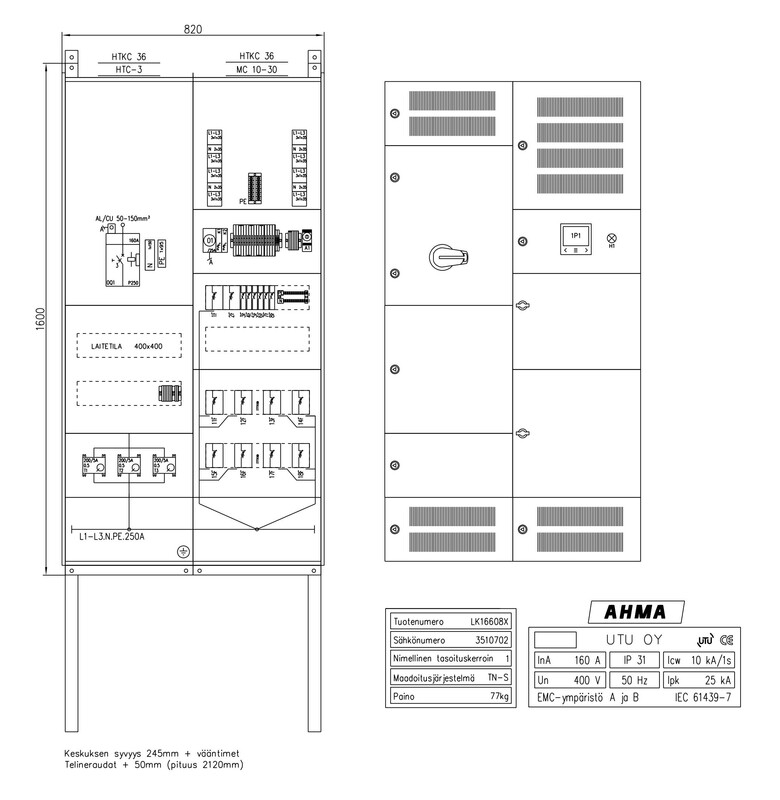

KABELSKÅP E-MOBILITY AHMA LK16608X

Laddningscentralerna är väggmonterade elcentraler som beaktar laddningscentralstandardens behov och krav. Temperaturhantering är särskilt viktigt vid laddning av elbilar, så UTUs laddningscentraler har alltid komponentbaserade ventilationsutrymmen och fältbaserad ventilation. Kapslingsklass är IP31 på grund av den ventilerade konstruktionen, vilken kan höjas till IP34 genom att installera ett skyddsskåp ovanpå centralen (lämpligt skyddsskåp LKS890 snr 3426356). Laddningscentral Ahma LK16608X egenskaper

• Märkström 160A (kan väljas 100A / 125A / 160A)
• Utgångar 8st MCN363E (Hager ledningsskyddsbrytare C-kurva 63A, 3-polig)
• På inmatningen kompaktbrytare HHT160DR med frånslagspole (Hager H3+)
• Nätverksanalysator med ModBus-dataöverföringsbuss (Circutor CVM-C11)
• Inmatningsanslutningar HYT005H (Al/Cu 50-185mm˛)
• För laddningsutgångarna Al/Cu-växelanslutningar 2,5-35mm˛

Temperaturhantering

Vid laddning av elbilar fungerar centralens utgångskomponenter ofta nära märkströmmen, så temperaturhantering är mycket viktigt för centralens livslängd.

Centralen beaktar temperaturhanteringsbehovet enligt laddningsbelastningen:

• fältbaserad ventilation
• luftutrymmen i laddningsutgångarna
• värme-nöd-stopp-funktion

Utjämningsfaktor för laddningsutgångarna 1 (enligt kravet i laddningscentralstandarden).

Laddningscentralen har en jordning per DIN-skena, med vilken beredskapen för dynamisk temperaturhantering har implementerats. När centralen ansluts till eParking-bakgrundssystemet kan laddningscentralen dynamiskt styra laddningsbelastningen baserat på utgångskomponenternas temperatur.

Livscykelhantering

Centralen har reserverat utrymme för enhetsplats för belastningshanteringsenheter. Belastningshanteringsplatsen är en allmän enhetsplats där alla typer av enheter kan installeras. Enhetsplatsen har reservation för en belastningshanteringsenhet för eTolppa-systemet (eG) för flerstegs belastningshantering. När en belastningshanteringsenhet för eTolppa-systemet installeras i centralen behövs ingen separat anslutningsenhet i laddningsstationerna.

Om värme-nöd-stopp-funktionen kopplar ifrån strömförsörjningen upprepade gånger under centralens livslängd är det bra att överväga att ta i bruk dynamisk temperaturhantering. I funktionen kan bakgrundssystemet begränsa laddningsstationernas belastning steglöst baserat på utgångskomponenternas temperatur.

Centralen har reservation för ett övervågsfilter. Med nätverksanalysatorn kan utvecklingen av harmoniska övervågor övervakas, och det är möjligt att enkelt ansluta ett övervågsfilter till centralen i efterhand. Det är möjligt att lägga till larm till analysatorn i samband med detta.

Centralen har också ett separat utrymme för reservutgångar. Reservutgångsplatsen har som standard 3st C10 + 2st C16 (1-polig) ledningsskyddsbrytare i reserv (för andra elektriska behov). Reservutgångarna är inte anslutna till radanslutningar.

Denna produktbeskrivning är en automatiserad översättning av den ursprungliga finska beskrivningen.
