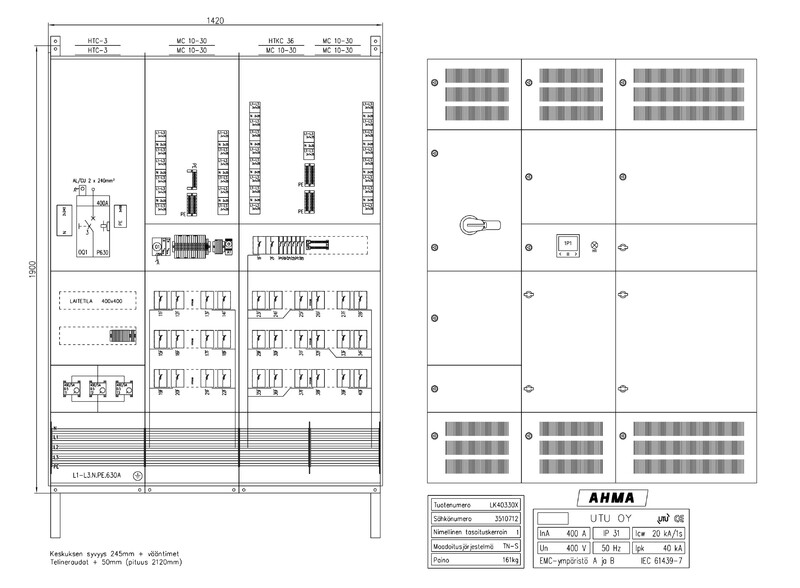

KABELSKÅP E-MOBILITY AHMA LK40330X

Laddningscentraler är väggmonterade elcentraler som beaktar behoven och kraven i laddningscentralstandarden. Temperaturhantering är särskilt viktigt vid laddning av elbilar, så UTUs laddningscentraler har alltid komponentbaserade ventilationsutrymmen och fältbaserad ventilation. Kapslingsklass är IP31 på grund av den ventilerade konstruktionen, vilket kan höjas till IP34 genom att installera ett skyddsskåp ovanpå centralen (lämpligt skyddsskåp LKS1490 snr 3436865). Laddningscentral Ahma LK40330X egenskaper

• Märkström 400A (kan väljas 250A / 315A / 400A)
• Utgångar 30st MCN332E (Hager ledningsskyddsbrytare C-kurva 32A, 3-polig)
• Inmatning med kompaktbrytare HNJ400DR med utlösningsspole (Hager H3+)
• Nätverksanalysator med ModBus-databus (Circutor CVM-C11)
• Inmatningsanslutningar HYW007H (Al/Cu 2x35-300mm˛)
• Al/Cu-växlingsanslutningar 2,5-35mm˛ för laddningsutgångar

Temperaturhantering

Vid laddning av elbilar fungerar centralens utgångskomponenter ofta nära märkströmmen, så temperaturhantering är mycket viktigt för centralens livslängd.

Centralen beaktar temperaturhanteringsbehov enligt laddningsbelastningen:

• fältbaserad ventilation
• luftspalter i laddningsutgångarna
• värme-nöd-stopp-funktion

Utjämningsfaktor för laddningsutgångarna 1 (enligt krav i laddningscentralstandarden).

Laddningscentralen har en sensor per DIN-skena, vilket möjliggör förberedelse för dynamisk temperaturhantering. När centralen ansluts till eParking-bakgrundssystemet kan laddningscentralen hantera laddningsbelastningen dynamiskt baserat på utgångskomponenternas temperatur.

Livscykelhantering

Centralen har reserverat utrymme för enhetsplats för lastbalanseringsenheter. Lastbalanseringsplatsen är en allmän enhetsplats där alla typer av enheter kan installeras. Enhetsplatsen har reservation för en lastbalanseringsenhet för eTolppa-systemet (eG) för flerstegs lastbalansering. När lastbalanseringsenheten för eTolppa-systemet installeras i centralen behövs ingen separat anslutningsenhet vid laddstationerna.

Om värme-nöd-stopp-funktionen upprepade gånger bryter strömförsörjningen under centralens livslängd är det bra att överväga att aktivera dynamisk temperaturhantering. I funktionen kan bakgrundssystemet begränsa laddstationernas belastning steglöst baserat på utgångskomponenternas temperatur.

Centralen har en reservation för ett övertonfilter. Harmoniska övertoner kan övervakas med nätverksanalysatorn, och ett övertonfilter kan enkelt anslutas till centralen i efterhand. Larm kan läggas till analysatorn i samband med detta.

Centralen har också ett separat utrymme för reservutgångar. Reservutgångsutrymmet har som standard 3st C10 + 2st C16 (1-polig) ledningsskyddsbrytare i reserv (för andra elektriska behov). Reservutgångarna är inte anslutna till skruvplintar.

Denna produktbeskrivning är en automatiserad översättning av den ursprungliga finska beskrivningen.
