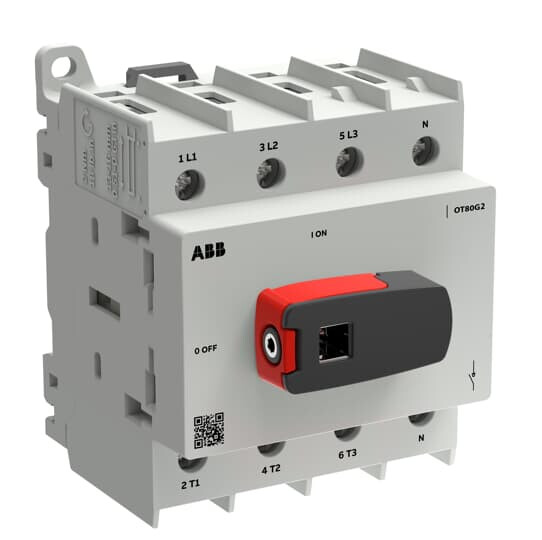

KUORMANKYTKIN VIPU OT PLUS 4-NAP. 80A 690V AC-22A
Tuotekoodi
3642549
Pohja- / DIN-kiskokiinnitteinen 4-napainen 80A 690V kuormankytkin. Sopii 45mm DIN-aukkoon. Riippulukittavalla väänninnupilla.
Pohja- / DIN-kiskokiinnitteinen 4-napainen O-I kuormankytkin ruuviliittimillä. Kiinteä 4. napa kytkimen oikealla puolella. Säädettävä 4. navan ajoitus: samanaikainen tai ennakoiva toiminta pääkärkiin nähden.
•AC-21A: 80A 690V
•AC-22A: 80A 690V
•AC-23A: 80A 415V / 58A 500V / 40A 690V
Cu-kaapelilla 1,5...35 mm2 voi tulla suoraan kytkimelle. Sisältää O-asennossa riippulukittavan mustan väänninnupin. Sopii 45mm DIN-aukkoon.
ABB OT Plus kytkimet.
OT Plus kytkinsarja vastaa kasvaviin huoliin ympäristöstämme, koska siinä yhdistyvät huippuluokan ominaisuudet kestävään rakenteeseen. PEP ecopassport-merkintä takaa, että OT Plus kytkinsarja täyttää maailmanlaajuiset ympäristövaatimukset.
Tehohäviöitä on pienennetty jopa 53%, keskimäärin 31% ja tuotteet on pakattu ympäristöystävällisiin pakkauksiin. Kytkimestä voi kierrättää uudelleen 92-94%. Parannetulla oikosulkukestoisuudella ja 200.000 mekaanisella käyttökerralla annetaan ylivertainen suoja 160A nimellisvirtaan asti.
Tuotetiedot
Tekniset ominaisuudet
Tuoteluokka (ETIM)Kuormanerotin (EC000216)
Käyttö pääkytkimenäkyllä
Käyttö huoltokytkimenäkyllä
Käyttö turvakytkimenäei
Toiminta kuin hätä-seis -asennuksellaei
Käyttö suunnanvaihtokytkimenäei
Kytkinten määrä1
Maksimi nimellinen käyttöjännite Ue AC800 V
Mitoituskäyttöjännite800 - 800 V
Mitoitettu jatkuva virta Iu80 A
Mitoitettu jatkuva virta AC-23, 400 V80 A
Mitoitettu jatkuva virta AC-21, 400 V80 A
Terminen mitoituskestovirta Icw1.5 kA
Mitoitusteho AC-23, 400 V45 kW
Katkaisuteho 400 V45 kW
Ehdollinen nimellisoikosulkuvirta Iq50 kA
Tuotekoodit
SAPDNX416
Snro3642549
PLC3642549
EAN/GTIN6417019925967
Valmistajan tuotekoodiOT80G2-4BSN2
Toimittajan tuotekoodi3642549
Perustiedot
Pakkauksen mitat (P x L x K)98 x 76 x 77 mm
Pakkauksen tilavuus0.573 l
Pakkauksen paino0.37 kg
Yksikkökappale
Pakkauskoot1 / 10
Myyntipakkauksen sisältö–
UNSPSC39122233
TuotemerkkiABB
ToimittajaABB OY PJKOJEET, UPS JA SOLAR
Toimittajan ilmoittama alkuperämaaSuomi
