MODUULIKONTAKTORI ESB 1s,1a, 20A, 230VAC/DC

Tuotekoodi
3707569
1S, 1A, 20A, 230VAC/DC
Uusi välirelesarja ESB_N ja EN_N toimii äänettömästi AC- ja DC-ohjattuna.
Uusi aiempaa laajempi ja teknisesti kehittyneempi ESB_N ja EN_N tuotesarja poikkeaa aiemmasta sarjasta monin tavoin. Uuden sarjan kaikki tuotteet ovat ohjattavissa AC- ja DC-ohjausjännitteellä jolloin nimikkeiden määrä on hyvin pieni ja logistiikan hoitaminen hyvin selkeää. Etupaneelissa on turvallisuutta lisäävä vihreä/punainen selkeästi sivultakin erottuva tilaosoitin. Kontaktorien AC/DC ohjattu kela toimii äänettömästi ja siten sopiva asennuspaikka voi olla vaikka hotellihuoneen seinällä oleva ohjauskeskus. ESB_N sarjalle tyypillisiä käyttökohteita ovat mm. kiinteistön erityyppiset ohjaukset kuten ilmastointikojeet, LED-valaistus, uusiutuvan energian ohjaukset ja latausasemat. ESB sarja laajentui sekä alas että ylöspäin, kattaen nyt 16 A -100 A virta-alueen. Tuotesarjat täyttävät nyt myös teollisuusstandardin IEC 60947-4-1 sekä myös IEC 61095. Varistorisuojattuja AC/DC ohjauskeloja on kaikkiaan kahdeksan välillä 24 V – 415 V. ESB_N tuotesarja 16 A -100 A/AC-1, AC-7; leveys 1 - 6 moduulia. EN_N tuotesarja 25 A – 40A/AC-1, AC-7; leveys 1 - 3 moduulia. Etukannen ohjauskytkin: OFF - 0, AUTO, ON - I Sarjoille on kaksi apukosketin vaihtoehtoa, joka sopivat koko sarjalle. Kosketinvaihtoehdot 1 S + 1 A tai 2 S asennetaan ilman työkaluja laitteiden vasemmalle sivulle. Sinetöintikansi on runkokokokohtainen.

Tuotetiedot

Tekniset ominaisuudet

Mitoituskäyttöjännite220 ... 250 V
Mitoitettu toimintavirta20 A
Käyttökategoria EN IEC 60947-4-1 mukaanAC-1
Mitoitettu magnetointijännite230 ... 230 V
Jännitetyyppi (käyttöjännite)AC/DC
Magnetointijännitteen tyyppiAC/DC
Sulkeutuvien koskettimien lukumäärä1
Avautuvien koskettimien lukumäärä1
Liukusäädin manuaalikäyttöönEi
Leveys (moduulipaikkojen määrä)1
Upotussyvyys58 mm
LisäyksikkömahdollisuusKyllä
Sisältää päivä/yö -toiminnonEi
HurinatonKyllä
Kotelointiluokka (IP)IP20

Tuotekoodit

SAPCFZ307
PLC3707569
Snro3707569
EAN/GTIN3471523007499

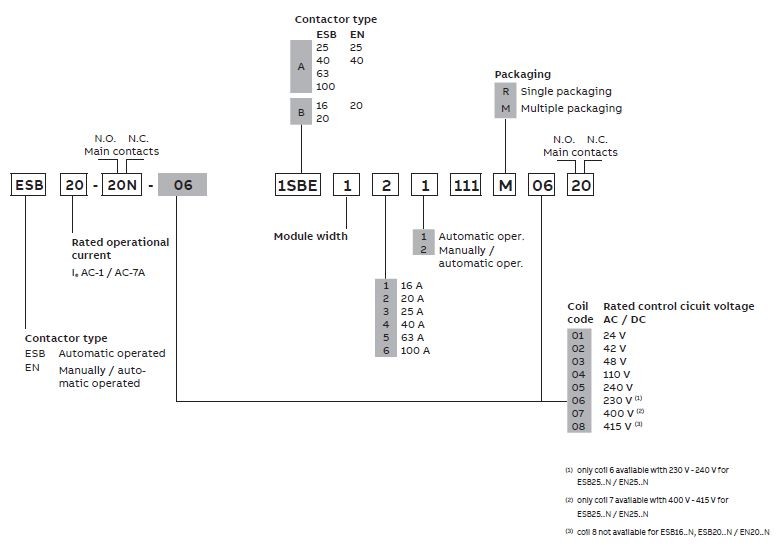

Valmistajan tuotekoodiESB20-11N-06
Toimittajan tuotekoodi3707569

Perustiedot

Pakkauksen mitat (P x L x K)64.8 x 18 x 85 mm
Pakkauksen tilavuus0.099 l
Pakkauksen paino0.14 kg
Yksikkökappale
Pakkauskoot1
Myyntipakkauksen sisältö
UNSPSC39121529
TuotemerkkiABB
ToimittajaABB OY PJKOJEET, UPS JA SOLAR
