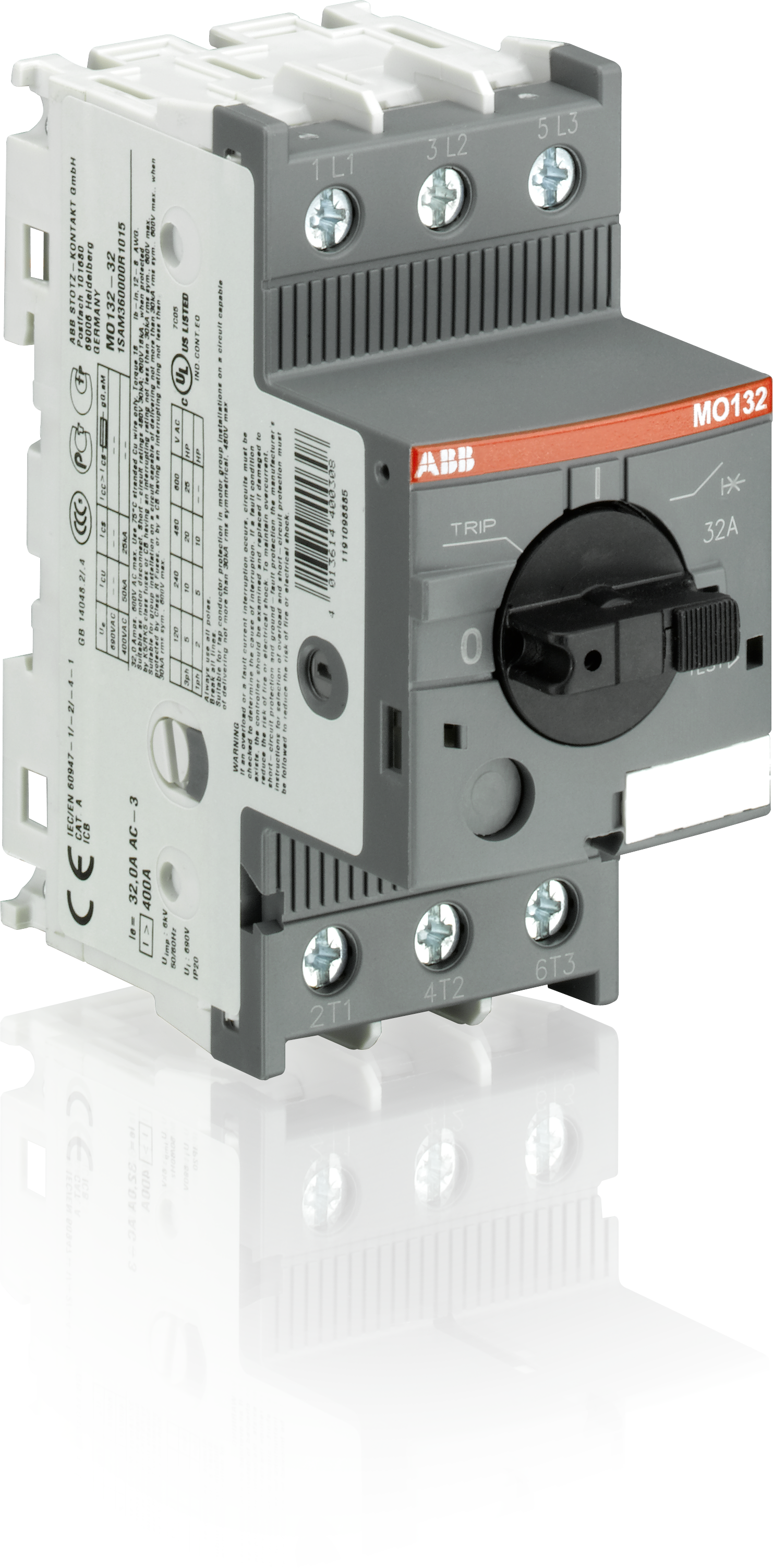

MOOTTORINSUOJAKATKAISIJA ABB MO132-16 MAGN.LAUK.

Tuotekoodi
3705890
16A, 400V/50kA vain oikosulkusuojaus
Moottorinsuojakatkaisijat
Moottorinsuojakatkaisijat ovat pääpiirin sähkömekaanisia suojalaitteita. Niitä käytetään pääasiassa moottoreiden manuaalisina virtakytkiminä (päälle/pois) sekä sulakkeettomaan suojaamiseen oikosuluilta, ylikuormitukselta ja vaihevioilta. Sulakkeeton suojaus on kustannustehokas valinta ja asennuksen tilantarve on pieni. Lisäksi se varmistaa nopean reagoinnin oikosulkutilanteissa sammuttamalla moottorin muutamassa millisekunnissa. Käynnistinyhdistelmät määritetään yleensä yhdessä kontaktorien kanssa.

Edut
  • Yhteensopivat tarvikkeet (apukoskettimet, hälytyskoskettimet, työvirtakelat ja alijännitekelat) MS1xx- ja MO1xx-tuotesarjoille
  • Kompakti koko ja selkeät merkinnät
  • Moottorinsuojakatkaisija yhdessä kontaktorin kanssa mahdollistaa selkeän käynnistinkokonaisuuden, suunnittelun ja asennuksen
  • Tuotteet sopivat mekaanisesti toisiinsa ja mahdollistavat sähköisen ja mekaamisen liitännän suorakäynnistimien rakentamiseksi
  • Seisokkiajan minimointi moottorien suojauksen ja vähäisemmän vianmäärityksen ansiosta
  • Tarkasti toteutettu moottorin suojaus edesauttaa huoltokustannusten minimointia
Ominaisuudet
  • Manuaalinen ohjaus / oikosulku- ja ylikuormitussuojaus
  • Säädettävä virta-asetus ylikuormitussuojaukselle ja magneettiselle laukaisulle
  • Erotustoiminto
  • Lämpötilakompensoitu

Tuotetiedot

Tekniset ominaisuudet

Lämpöreleen virta-asetus16 ... 16 A
Oikosulkulaukaisun säätöalue200 ... 200 A
LämpösuojallaEi
VaihevahtiEi
Suojauksen toimintaperiaateMagneettinen
Mitoituskäyttöjännite690 ... 690 V
Mitoitettu jatkuva virta Iu16 A
Mitoitusteho AC-3, 230 V7.5 kW
Mitoitusteho AC-3, 400 V7.5 kW
Tehohäviö5.7 W
Päävirtapiirin liitäntätapaRuuviliitäntä
Ohjauselementin tyyppiSäätönuppi
Laitteen rakenneKoko laite kotelossa
Integroitu apukytkinEi
Integroitu alijännitelaukaisijaEi

Tuotekoodit

SAPAMG344
PLC3705890
Snro3705890
EAN/GTIN4013614400261
Valmistajan tuotekoodiMO132-16
Toimittajan tuotekoodi3705890

Perustiedot

Pakkauksen mitat (P x L x K)45 x 81 x 90 mm
Pakkauksen tilavuus0.328 l
Pakkauksen paino0.31 kg
Yksikkökappale
Pakkauskoot1
Myyntipakkauksen sisältö
UNSPSC39121521
TuotemerkkiABB
ToimittajaABB OY PJKOJEET, UPS JA SOLAR
