DEHN+SÖHNE

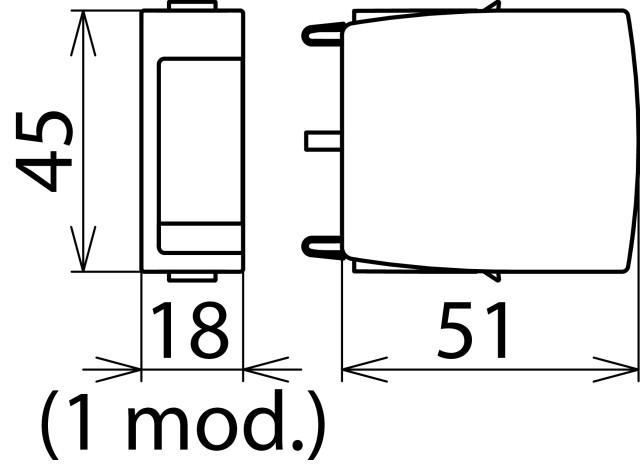

YLIJÄNNITESUOJA DEHNGUARD DG MOD 275
Tuotekoodi
5804140
Suojamoduuli DG MOD 275
Tuotekuvaus
Tehokkaalla sinkkioksidivaristorilla toteutettu ylijännitesuojamoduuli T2 (keskisuoja). Toimintakunnon valvonta kaksitoimisella "Thermo Dynamic Control" menetelmällä, vikatilanteessa automaattinen poiskytkentä. Purkausvirran (8/20 μs) kestoisuus 40 kA.
Maksimi jatkuva käyttöjännite (Uc) 275 V AC.
Moduulissa mekaaninen lukistusmekanismi (harmaat painikkeet), jolla moduuli lukittuu kantaosaan. Toisaalta moduulin irrotus on helppoa ilman työkalua tai suurta käsivoimaa.
Sopii yksi- ja useampinapaisiin DEHNguard ylijännitesuojiin, joissa on tai ei ole hälytyskosketinta.
Tuotetiedot
Tekniset ominaisuudet
Tuoteluokka (ETIM)Ylijännitesuoja Tyyppi 2 (EC000941)
Jakelujärjestelmä TNkyllä
Jakelujärjestelmä TN-Ckyllä
Jakelujärjestelmä TN-C-Skyllä
Jakelujärjestelmä TN-Skyllä
Jakelujärjestelmä TTkyllä
Johtimien lukumäärä (ilman maadoitusta)1
Nimellissyöksyvirta (8/20)20 kA
Enimmäispurkausvirta (8/20)40 kA
Nimellisjännite AC230 V
Korkein jatkuva jännite AC275 V
Korkein jatkuva jännite DC350 V
Suojaustason jännite1.5 kV
Suojaustason jännite välillä L-N (vaihejännite – nolla)1.5 kV
Suojaustason jännite välillä N-PE1.5 kV
Max. ylivirtasuojalaite, rinnankytkentä (varoke)125 A
Tuotekoodit
SAPDLT415
Snro5804140
PLC5804140
EAN/GTIN4013364108356
Valmistajan tuotekoodi952010
Toimittajan tuotekoodi5804140
Perustiedot
Pakkauksen mitat (P x L x K)61 x 76 x 70 mm
Pakkauksen tilavuus0.325 l
Pakkauksen paino0.043 kg
Yksikkökappale
Pakkauskoot1
Myyntipakkauksen sisältö–
UNSPSC39121634
TuotemerkkiDEHN+SÖHNE
ToimittajaFINN ELECTRIC OY
