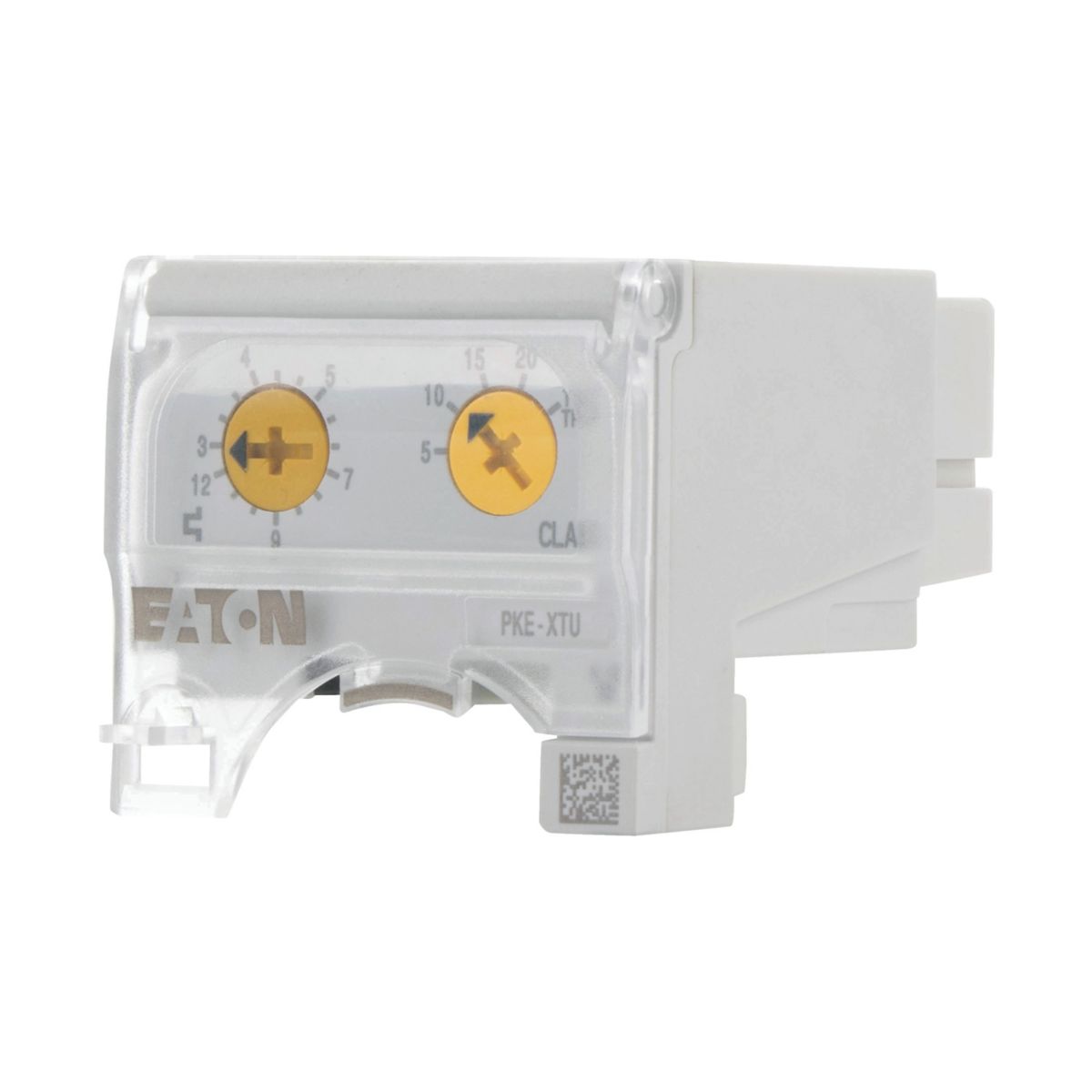

MOOTTORINSUOJARELE EATON PKE-XTUA-12
Tuotekoodi
3730529
PKE-XTUA-12 Moottorinsuojarele 3…12A PKE12/32 laajennettu
Moottorinsuojakatkaisijat
PKZM0 ja PKZM4 - klassiset moottorinsuojakatkaisimet, väänninmalli, nimellisvirta 0,16...65 A
PKZM01 - moottorinsuojakatkaisimet, painikemalli, nimellisvirta 0,16...25 A
PKZM0-T - suojakatkaisimet muuntajien primaaripuolelle. Elektromagneettisen laukaisimen asetusarvo on 20 x In. Nimellisvirta 0,16...25 A
PKM0 - moottorinsuojakatkaisijat ilman ylikuormitussuojaa, suojaavat vain oikosululta. Käytetään piireissä, joissa ei ole ylikuormitus-vaaraa tai ylikuormitussuoja on jo olemassa PKE - elektronisella laukaisimella varustetut moottorinsuojakatkaisijat. Koostuvat perusmoduulista ja vaihdettavista laukaisu-moduuleista. Klassisiin moottorinsuojakytkimiin verrattuna elektronisella laukaisimella varustettu laukaisumoduuli on joustavampi käytössä ja siinä on erilaisia lisämahdollisuuksia. PKE-laukaisumoduulin voi liittää SmartWire-DT-järjestelmän
PKZM0 ja PKZM4 - klassiset moottorinsuojakatkaisimet, väänninmalli, nimellisvirta 0,16...65 A
PKZM01 - moottorinsuojakatkaisimet, painikemalli, nimellisvirta 0,16...25 A
PKZM0-T - suojakatkaisimet muuntajien primaaripuolelle. Elektromagneettisen laukaisimen asetusarvo on 20 x In. Nimellisvirta 0,16...25 A
PKM0 - moottorinsuojakatkaisijat ilman ylikuormitussuojaa, suojaavat vain oikosululta. Käytetään piireissä, joissa ei ole ylikuormitus-vaaraa tai ylikuormitussuoja on jo olemassa PKE - elektronisella laukaisimella varustetut moottorinsuojakatkaisijat. Koostuvat perusmoduulista ja vaihdettavista laukaisu-moduuleista. Klassisiin moottorinsuojakytkimiin verrattuna elektronisella laukaisimella varustettu laukaisumoduuli on joustavampi käytössä ja siinä on erilaisia lisämahdollisuuksia. PKE-laukaisumoduulin voi liittää SmartWire-DT-järjestelmän
Tuotetiedot
Tekniset ominaisuudet
Moottorin suojaustapaElektroninen laukaisu
Napojen lukumäärä3
Mitoitettu jatkuva virta Iu12 A
Lämpöreleen virta-asetus3 ... 12 A
OikosulkulaukaisutoimintoViivästetty
Sisältää maavikavirtakytkintoiminnonEi
Ulkoinen virtalähde tarpeellinenEi
Leveys45 mm
Korkeus64.2 mm
Syvyys41.6 mm
Ohjauksen mitoitussyöttöjännite AC 50 Hz0 ... 0 V
Ohjauksen mitoitussyöttöjännite AC 60 Hz0 ... 0 V
Ohjauksen mitoitussyöttöjännite DC0 ... 0 V
Välittömän oikosulkukatkaisun asetusarvo - asettelualue15.5 A
Välittömän oikosulkulaukaisun ääriarvo62 A
Tuotekoodit
SAPANS339
PLC3730529
Snro3730529
EAN/GTIN4015081195398
Valmistajan tuotekoodi121729
Toimittajan tuotekoodi121729
Perustiedot
Pakkauksen mitat (P x L x K)42 x 45 x 64 mm
Pakkauksen tilavuus0.121 l
Pakkauksen paino0.11 kg
Yksikkökappale
Pakkauskoot1
Myyntipakkauksen sisältö–
UNSPSC39121521
TuotemerkkiEATON
ToimittajaEATON ELECTRIC OY
