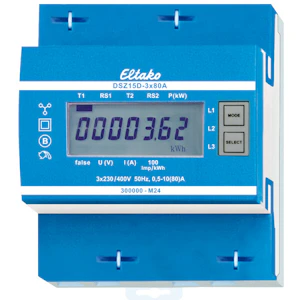

ENERGIAMITTARI 3X80A,DIN,3-VAIHE,KWH,MID
Tuotekoodi
6712632
3-vaihe energiamittari. Maksimivirta 3x80A. MID-hyväksytty. Valmiustilan kulutus vain 0,5W/johto.
- Maksimivirta 3 x 80 A.
- Valmiustilan kulutus vain 0,5 W/johto.
- Modulaarinen yksikkö kiskoasennukseen normin DIN-EN 60715 TH35 mukaisesti. 4 moduulia = leveys 70 mm, syvyys 58 mm.
- Tarkkuusluokka B (1 %).
- S0-liitännällä.
- Suoraan mittaava kolmivaihevirtamittari, mittaa pätöenergian tulojen ja lähtöjen välillä virtaavien sähkövirtojen perusteella.
- Laitteen oma kulutus, joka on korkeintaan vain 0,5 wattia, tai pätöteho, joka on 0,5 wattia johtoa kohden, ei tule huomioiduksi mittauksissa, eikä se näy näytössä.

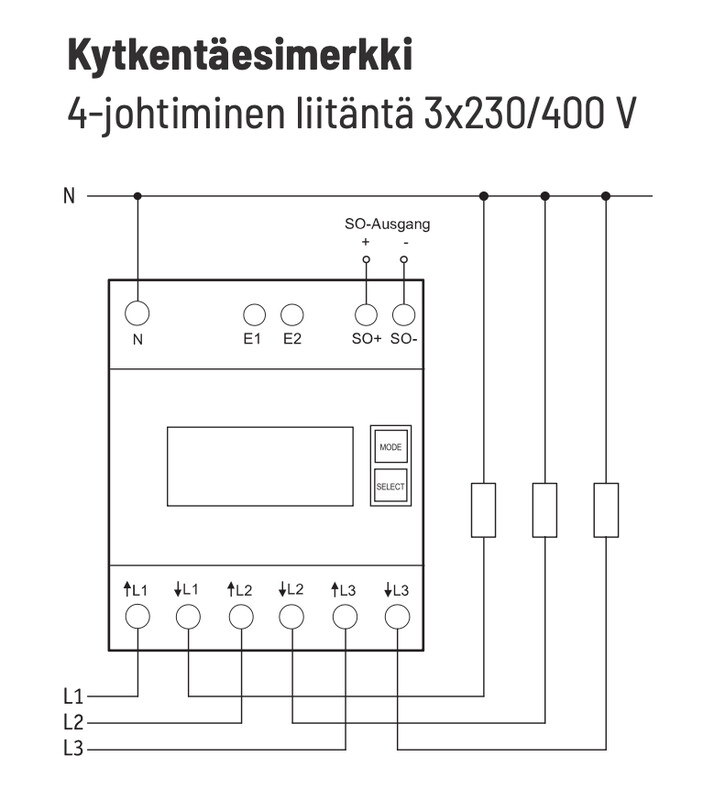

- 1, 2 tai 3 vaihejohtimet joiden virta on maksimissaan 80 A, voidaan kytkeä mittariin.
- Käynnistysvirta on 40 mA.
- N-liittimen on oltava aina kytkettynä.
- 7-osainen nestekidenäyttö voidaan lukea myös ilman virransyöttöä kahdesti kahden viikon sisällä.
- Virrankulutus osoitetaan palkilla näytössä, joka vilkkuu nopeudella 100 kertaa/kWh.
- Suunniteltu käytettäväksi vakiona kaksitariffimittarina: Vaihda toiseen tariffiin kytkemällä 230 V liittimiin E1/E2
Tuotetiedot
Tekniset ominaisuudet
Mittarin tyyppiElektroninen
Mitoitusvirta (In)80 A
Maksimivirta (Imax)80 A
Mitoitusjännite (Un) N-L184 ... 264.5 V
Mitoitusjännite (Un) L-L400 ... 400 V
Taajuus40 ... 57.5 Hz
TarkkuusluokkaB
Napaisuus4-Johdin
Malli / TyyppiSuoramittaus
EnergiamuotoPätöteho
SoveltuuHankinta/Syöttö
Tariffityyppi2-tariffi
Tariffin ohjausUlkoinen
Mittaustyypin kuormitusprofiiliEi
Takaisinpyörimisen estoKyllä
Tuotekoodit
SAPCFB322
PLC6712632
Snro6712632
EAN/GTIN4010312501634
Valmistajan tuotekoodiDSZ15D-3X80A
Toimittajan tuotekoodi6712632
Perustiedot
Pakkauksen mitat (P x L x K)58 x 70 x 91 mm
Pakkauksen tilavuus0.479 l
Pakkauksen paino0.236 kg
Yksikkökappale
Pakkauskoot1
Myyntipakkauksen sisältö–
UNSPSC41113640
TuotemerkkiELTAKO
ToimittajaELTAKO GMBH
