VIRTAPIHTIMITTARI FLIR CM78-PV PV-PIHTIMITTARI

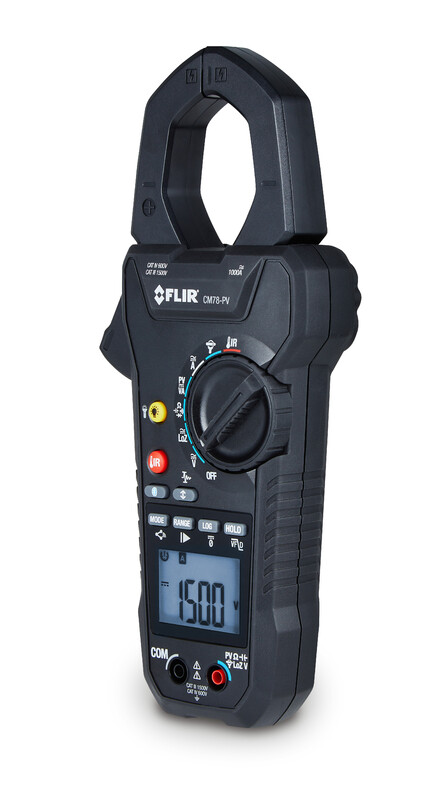

FLIR CM78-PV – Aurinkosähköpihtimittari (CAT III 1500 V)

FLIR CM78-PV on monipuolinen aurinkosähköjärjestelmien mittalaite, joka yhdistää tehokkaan virtapihdin, aurinkosähkön tehomittauksen ja infrapunalämpömittarin yhteen laitteeseen. Se on suunniteltu erityisesti aurinkosähköasentajille ja -huoltoteknikoille, jotka tarvitsevat tarkkoja ja turvallisia mittauksia jopa 1500 V DC -järjestelmissä.

• Aurinkosähköjärjestelmien suorituskyvyn mittaus: mittaa jännitteen, virran ja tehon aina 1500 V DC / 1500 kVA asti (CAT III 1500 V).
• Integroidulla IR-lämpömittarilla voidaan paikantaa ylikuumentuneet liitokset, johdot ja komponentit nopeasti ilman kosketusta.
• Tarkat mittaukset TRMS-tekniikalla sekä erityiset VFD- (taajuusmuuttajille) ja LoZ-tilat (pienempi impedanssi häiriöiden poistoon).
• METERLiNK®-yhteys Bluetoothin kautta mahdollistaa mittaustietojen langattoman siirron ja dokumentoinnin FLIR Meterlink App-sovelluksella.
• Mukana toimitetaan CAT III 1500 V testijohdot ja MC4-PV-liittimet, jotka soveltuvat suoraan aurinkopaneelien ja ketjujen mittauksiin.

• Jännite AC 1000 V ±1 % | DC 1500 V ±1 %
• Virta AC/DC 1000 A ±2 % | Flex-anturi 3000 A ±3 %
• Taajuus 60 kHz ±1 % | Resistanssi 60 kΩ ±1 % | Kapasitanssi 6000 µF ±3 %
• PV-DC teho 1500 kVA ±2 %
• Näyttö: 6000 lukeman näyttö
• Leukaväli: 42 mm
• Ympäristöolosuhteet: käyttölämpötila −10…+50°C, RH 45–85 %
• CAT IV 600 V / CAT III 1500 V
• Virtalähde: 6 × AAA (50 h käyttöaika)
• Tiedonsiirto: Bluetooth BLE, METERLiNK, kantama 10 m
• Paino ja mitat: 630 g, 257 × 110 × 50 mm
• Takuu: Rajoitettu elinikäinen takuu (https://www.flir.com/testwarranty)

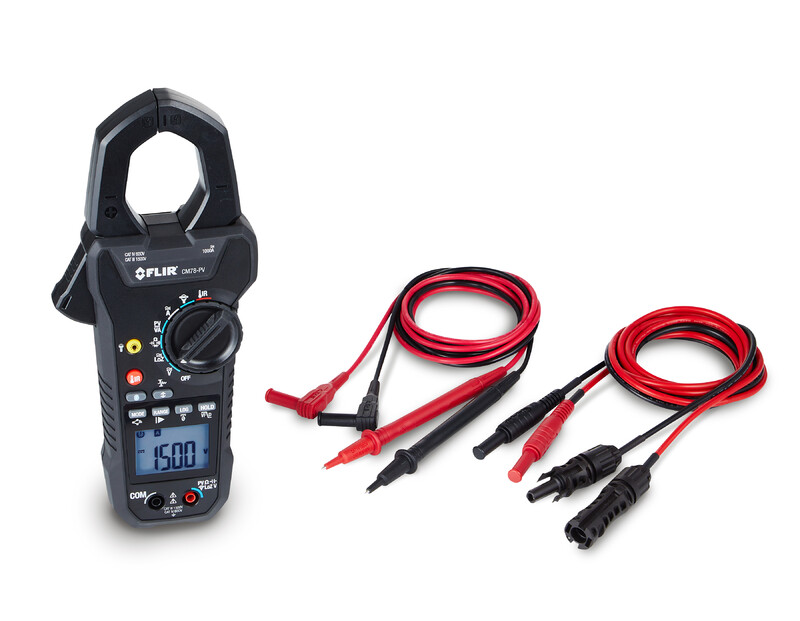

CM78-PV-mittari, Kantopussi (TA91), CAT III 1500 V testijohdot (TA90), CAT III 1500 V MC4 PV-liittimet (TA89), 6 × AAA-paristo, Käyttöohje.

FLIR CM78-PV yhdistää aurinkosähkömittarin, virtapihdin ja infrapunalämpömittarin ominaisuudet yhdeksi luotettavaksi työkaluksi, joka nopeuttaa ja tehostaa aurinkosähköasennusten tarkastuksia, ylläpitoa ja vianetsintää.
