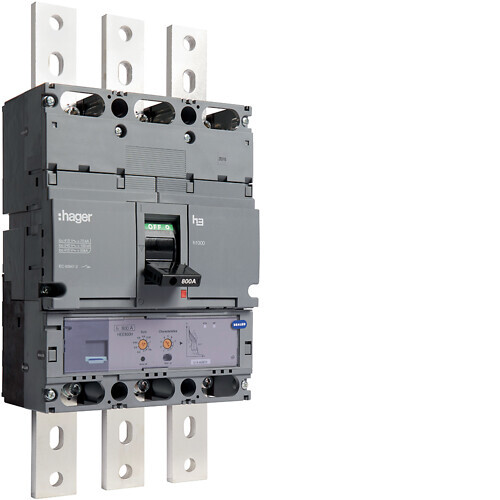

KOMPAKTIKATKAISIJA HAGER HEE800H 3N 800A 70kA
Tuotekoodi
3636544
Kompaktikatkaisija h1000 3-napainen 70kA 800A elektroninen aseteltava LSI
Kompaktikatkaisija, runkokoko h1000, 70 kA, 3-napainen, elektronisesti aseteltava (LSI). Katkaisukyky jännitteellä 400 V (EN 60947-2): 70 kA, nimelliskäyttöjännite AC: 220/690 V.
Ominaisuudet- hidas laukaisu aseteltavissa: 0,4 – 1 x In
- nopea ja välitön laukaisu käyrällä aseteltavissa
- magneettinen laukaisu aseteltavissa: 2,5 – 10 x In
- nopean laukaisun viive aseteltavissa: 0,1 - 0,2 s
- elektronisella asettelulla LSIL = hidas laukaisu, S = nopea laukaisu, I = välitön laukaisu
- kiinnitys asennuslevylle tai univers N -kalustekenttään
- vivun asennosta on tunnistettavissa kolme käyttötilaa "ON", "OFF" ja "laukaisu"
- liitäntäjatkopaloilla
- mekaaninen testipainike
- toiminnallisuuksia on laajennettavissa eri lisätarvikkeiden avulla- sisältää vaiheiden erotuslevyt
Tuotetiedot
Tekniset ominaisuudet
Tuoteluokka (ETIM)Tehokatkaisija sähkönjakeluun (EC000228)
Mitoitettu jatkuva virta Iu800 A
Mitoitusjännite220-690 V
Mitoitettu katkaisukyky Icu, 400 V, 50 Hz70 kA
Lämpöreleen virta-asetus320-800 A
Oikosulkulaukaisun säätöalue4480-9600 A
Tehohäviö153.6 W
Laitteen rakennesisäänrakennetun laitteen kiinteä sisäänrakennustekniikka
Sisäänrakennettu maasulkusuojausei
Päävirtapiirin liitäntätaparuuviliitäntä
Sopii DIN-kiskoasennukseenei
DIN-kiskoasennusmahdollisuusei
Lisäkytkimien lukumäärä (avautuva kosketin)0
Lisäkytkimien lukumäärä (sulkeutuva kosketin)0
Apu- ja vaihtokoskettimien lukumäärä0
Päältä-pois -ilmaisimen mahdollisuusei
Tuotekoodit
SAPAME807
Snro3636544
PLC3636544
EAN/GTIN3250613349776
Valmistajan tuotekoodiHEE800H
Toimittajan tuotekoodi3636544
Perustiedot
Pakkauksen mitat (P x L x K)530 x 190 x 310 mm
Pakkauksen tilavuus31.217 l
Pakkauksen paino11 kg
Yksikkökappale
Pakkauskoot1 / 20
Myyntipakkauksen sisältö–
UNSPSC39121616
TuotemerkkiHAGER
ToimittajaUTU OY
Liitetiedostot (7)
Sertifikaatit
Kuvatiedostot
Esitteet ja tekniset dokumentit
Linkit
Ympäristö- ja turvallisuustiedot
Hiilijalanjälkitiedot
Tuotteen valmistuksen hiilijalanjälki (A1-A3 GWP-luku)1.5109
GWP, yksikkökappale
GWP-tietojen lähdeEPD
