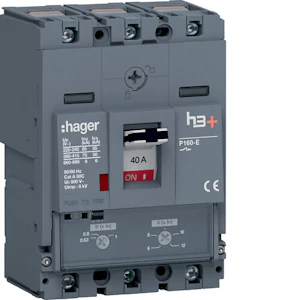

KOMPAKTIKATKAISIJA HAGER P160 TM 3N 40A 70kA

Tuotekoodi
3637772
Kompaktikatkaisija h3+ p160 aset. TM-suojareleellä 3-napainen 40A 70kA

Kompaktikatkaisija h3+ p160 aseteltavalla termomagneettisella suojareleellä (TM) 3-napainen 40A 70kA. Standardin DIN EN 60947-2 mukainen kompaktikatkaisija suojaa sähköasennusta ja verkkoa ylikuormitukselta ja oikosululta. Ylikuormitukselta suojaava terminen laukaisu (Ir) ja hetkelliseltä oikosulkuvirralta suojaava magneettinen laukaisu (Ii) voidaan asetella erikseen.

Katkaisijalla on kolme toimintatilaa, jotka voidaan tunnistaa vivun asennosta (ON = ylhäällä, OFF = alhaalla, laukaisu = keskiasento). Laite on varustettu vipuun integroidulla lukitusmekanismilla, josta se voidaan lukita ON- tai OFF-asentoon normaalin riippulukon kanssa ilman muita lisätarvikkeita. Irrotusmekanismia voidaan testata ja pääkoskettimet avata testipainikkeen avulla.

Kiinteällä pikalukitusruuvilla varustettu saranoitu kansi mahdollistaa pääsyn asennustilaan valinnaisille apukoskettimille ja muille lisämoduuleille. Asennetut lisämoduulit ovat nähtävissä ja tunnistettavissa avaamatta saranoitua kantta.

Tuotetiedot

Tekniset ominaisuudet

Mitoitettu jatkuva virta Iu40 A
Mitoitusjännite220 ... 690 V
Mitoitettu katkaisukyky lcu, 400 V, 50 Hz70 kA
Lämpöreleen virta-asetus25 ... 40 A
Oikosulkulaukaisun säätöalue240 ... 480 A
Laitteen rakenneSisäänrakennetun laitteen kiinteä sisäänrakennustekniikka
Sisäänrakennettu maasulkusuojausEi
Päävirtapiirin liitäntätapaRuuviliitäntä
Sopii DIN-kiskoasennukseenEi
DIN-kiskoasennusmahdollisuusKyllä
Lisäkytkimien lukumäärä (avautuva kosketin)0
Lisäkytkimien lukumäärä (sulkeutuva kosketin)0
Apu- ja vaihtokoskettimien lukumäärä0
Päältä-pois -ilmaisimen mahdollisuusKyllä
Integroitu alijännitelaukaisijaEi

Tuotekoodit

SAPCVF087
PLC3637772
Snro3637772
EAN/GTIN3250613176969
Valmistajan tuotekoodiHES040DC
Toimittajan tuotekoodi3637772

Perustiedot

Pakkauksen mitat (P x L x K)0 x 0 x 0 mm
Pakkauksen tilavuus0 l
Pakkauksen paino1.225 kg
Yksikkökappale
Pakkauskoot1 / 9 / 216
Myyntipakkauksen sisältö
UNSPSC39121616
TuotemerkkiHAGER
ToimittajaUTU OY
