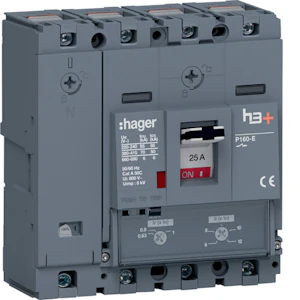

KOMPAKTIKATKAISIJA HAGER P160 TM 4N 25A 70kA

Kompaktikatkaisija h3+ p160 aseteltavalla termomagneettisella suojareleellä (TM) 4-napainen 25A 70kA. Standardin DIN EN 60947-2 mukainen kompaktikatkaisija suojaa sähköasennusta ja verkkoa ylikuormitukselta ja oikosululta. Ylikuormitukselta suojaava terminen laukaisu (Ir) ja hetkelliseltä oikosulkuvirralta suojaava magneettinen laukaisu (Ii) voidaan asetella erikseen.

Katkaisijalla on kolme toimintatilaa, jotka voidaan tunnistaa vivun asennosta (ON = ylhäällä, OFF = alhaalla, laukaisu = keskiasento). Laite on varustettu vipuun integroidulla lukitusmekanismilla, josta se voidaan lukita ON- tai OFF-asentoon normaalin riippulukon kanssa ilman muita lisätarvikkeita. Irrotusmekanismia voidaan testata ja pääkoskettimet avata testipainikkeen avulla.

Kiinteällä pikalukitusruuvilla varustettu saranoitu kansi mahdollistaa pääsyn asennustilaan valinnaisille apukoskettimille ja muille lisämoduuleille. Asennetut lisämoduulit ovat nähtävissä ja tunnistettavissa avaamatta saranoitua kantta.
