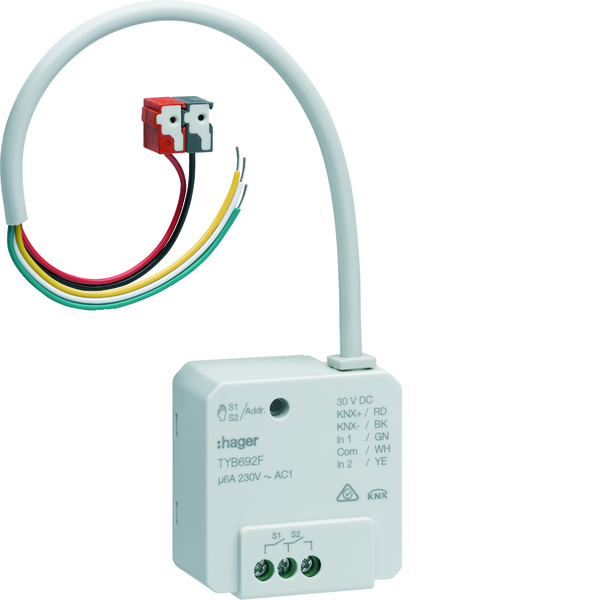

LÄHTÖYKSIKKÖ KNX TYB692F 2x6A+2PV RLV T USEKA

Kytkentäyksikkö/verho-ohjausyksikkö 2/1-kanavainen uppoasennus 2:lla binääritulolla

Käyttöjännite väylän yli 21 ... 32 VDC
Tulon valvontajännite per kanava 12 VDC
Kytkentävirta kun cos φ = 0.8 maks. 6 A
Maks. kytkentäkyky kun 230 VAC
230 V LED-lamput 5 x 13 W
Energiansäästölamput 5 x 13 W
230 V hehkulamput 500 W
230 V halogeenilamput 500 W
Perinteiset muuntajat 500 VA
Elektroniset muuntajat 500 W
Loistelamput:
- kompensoimaton 500 VA
- elektronisella liitäntälaitteella (ELL) 6 x 48 W
Käyttölämpötila -5 ... +45 °C
Johtimen poikkipinta (lanka) 0,75 ... 2,5 mm²
Johtimen poikkipinta (monisäikeinen) 0,75 ... 2,5 mm²
Tulokaapelipituus maks. 9,9 m
Mitat (L x K x S) 44 x 43 x 22,5 mm
Seuraa moottorivalmistajan ohjeita. Yksittäisten kuormien kytkentään tai käyttöjen aktivointiin.
− verho- ja säleasennon asemointitoiminnolla
− turvatoiminnoilla esim. tuulelle, sateelle, hälytykselle
− aurinkosuojatoiminnolla
− potentiaalivapaa sulkeutuva kosketin kuten myös avautuva kosketin parametroitavissa
− käsikäyttö testitilassa ohjelmointipainikkeella (yksittäisaluekäyttö)
− Testitila/työmaatila voidaan aktivoida ohjelmointipainikkeella
− vaihtovirtamoottorikäytön aktivointiin
− kytkentäaika suuntaa vaihdettaessa ohjelmoitavissa
− 2:lla itsenäisellä binääritulolla potentiaalivapaille koskettimille
− valaistulla ohjelmointipainikkeella
− kytkentään esim. 2 erilliselle kuormalle tai moottori käytön aktivointiin
− esiasennettu, kaapelilla
− asennus uppoasennettavaan tai roiskevesisuojattuun jakorasiaan
− integroidulla väyläkytkentäyksiköllä
− Väyläliityntä esiasennetulla ja väyläliittimellä varustetulla kaapelilla
− merkinnöillä
