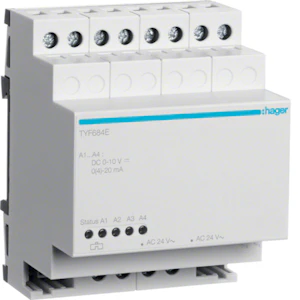

LÄHTÖYKSIKKÖ KNX HAGER TYF684E LAAJ. 4K TYF684 DIN
Tuotekoodi
2803333
Analogialähtö 4-kanavainen DIN, KNX, laajennusmoduuli
Analogialähtömoduuli laajennusmoduuli 4-kanavainen DIN
Käyttöjännite väylän yli 21 ... 32 VDC
Apujännite 24 VAC
Taajuus 50/60 Hz
Lähdön kuorma jännite > 1 kΩ
Jännite, lähdöt 0 ... 1; 0 ... 10 V
Lähtövirta per kanava maks. 20 mA
Virrankulutus 170 mA
Lähdön virta 0 ... 20, 4 ... 20 mA
Lähdön kuorma virta < 500 Ω
Pakko-ohjaukset (1-bitin objektit) per kanava 2
Käyttölämpötila -5 ... +45 °C
Mitat (L x K x S) 72 x 90 x 70 mm
Moduulikoko DIN 4 mod.Lähtösignaalit DIN IEC 381 mukaan
− 4:llä keltaisella lähtötilojen LEDeillä
− vihreällä/punaisella tilanilmaisu-LEDillä (käyttö/virhe)
− laajennusyksikkö analogialähdölle 4-kanavainen
− 4:llä itsenäisellä analogialähdöllä
− lähtöjen syklinen valvonta
− merkinnöillä
− järjestelmäliittimellä analogialähdön järjestelmäliitynnän yhdistykseen
Käyttöjännite väylän yli 21 ... 32 VDC
Apujännite 24 VAC
Taajuus 50/60 Hz
Lähdön kuorma jännite > 1 kΩ
Jännite, lähdöt 0 ... 1; 0 ... 10 V
Lähtövirta per kanava maks. 20 mA
Virrankulutus 170 mA
Lähdön virta 0 ... 20, 4 ... 20 mA
Lähdön kuorma virta < 500 Ω
Pakko-ohjaukset (1-bitin objektit) per kanava 2
Käyttölämpötila -5 ... +45 °C
Mitat (L x K x S) 72 x 90 x 70 mm
Moduulikoko DIN 4 mod.Lähtösignaalit DIN IEC 381 mukaan
− 4:llä keltaisella lähtötilojen LEDeillä
− vihreällä/punaisella tilanilmaisu-LEDillä (käyttö/virhe)
− laajennusyksikkö analogialähdölle 4-kanavainen
− 4:llä itsenäisellä analogialähdöllä
− lähtöjen syklinen valvonta
− merkinnöillä
− järjestelmäliittimellä analogialähdön järjestelmäliitynnän yhdistykseen
Tuotetiedot
Tekniset ominaisuudet
Tuoteluokka (ETIM)Analoginen toimilaite väyläjärjestelmään (EC001096)
Väyläjärjestelmä KNXkyllä
Väyläjärjestelmä KNX radioei
Väyläjärjestelmä radiotaajuusei
Väyläjärjestelmä LONei
Väyläjärjestelmä Powernetei
Muut väyläjärjestelmätTebis TX
AsennustapaDIN-kiskosovitin
Leveys (moduulipaikkojen määrä)4
Malli / Tyyppilaajennus
LED-indikointikyllä
Sisältää väyläliitynnänkyllä
Lähtöjen lukumäärä4
Lähtövirta20-20 mA
Lähtöjännite0-10 V
Kotelointiluokka (IP)IP20
Tuotekoodit
SAPANU607
Snro2803333
PLC2803333
EAN/GTIN3250616059955
Valmistajan tuotekoodiTYF684E
Toimittajan tuotekoodi2803333
Perustiedot
Pakkauksen mitat (P x L x K)80 x 100 x 80 mm
Pakkauksen tilavuus0.64 l
Pakkauksen paino0.15 kg
Yksikkökappale
Pakkauskoot1 / 24 / 576
Myyntipakkauksen sisältö–
UNSPSC43201602
TuotemerkkiHAGER
ToimittajaUTU OY
