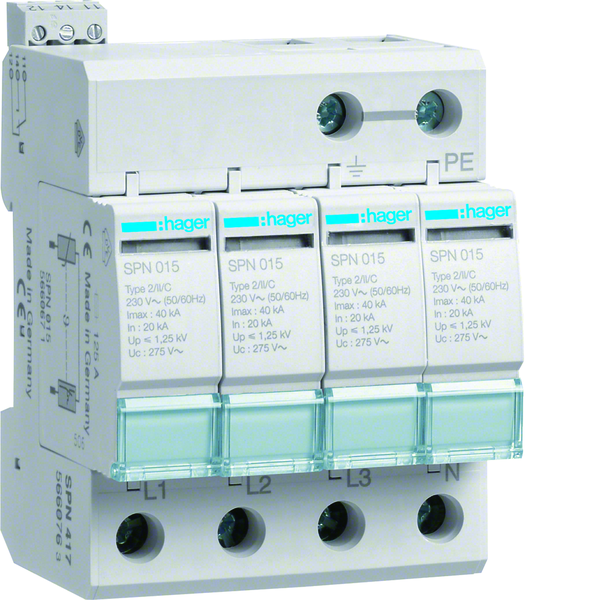

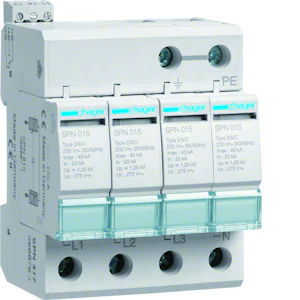

YLIJÄNNITESUOJA HAGER SPN417 4N 2/C/T2 1.25kV HÄL
Tuotekoodi
5803223
Ylijännitesuoja 4-napainen 2/C/T2 (IEC61643-1/VDE0675-6 mukaan) hälytyskoskettimella, In = 20kA, Imax = 40kA, suojausikkuna Up 1,25kV, vikanäytöllisellä vaihdettava suojapatruunalla, vaihtopatruunoja tilattavissa erikseen tyypillä SPN015
Ylijännitesuoja 4-napainen hälytyskoskettimella tyyppi 2 (T2) TN-S -järjestelmiin vikanäytöllisellä vaihdettavalla varistorityyppisellä suojapatruunalla ylijännitteen rajoitusluokka C. Tämä suoja rajaa ylijännitteen ≤1,5 kV tasoon ja voidaan liittää osaksi ukkossuojausta luokan B ukkossuojan perään. Näiden kahden suoja välissä tulee olla vähintään 10 m kaapelia tai tason B ja C suojien väliin pitää asentaa erotusinduktanssi. Hälytyskosketin suojan tilan etäilmaisuun.
Tuotetiedot
Tekniset ominaisuudet
Tuoteluokka (ETIM)Ylijännitesuoja Tyyppi 2 (EC000941)
Jakelujärjestelmä DCei
Jakelujärjestelmä ITei
Jakelujärjestelmä TNkyllä
Jakelujärjestelmä TN-Ckyllä
Jakelujärjestelmä TN-C-Skyllä
Jakelujärjestelmä TN-Skyllä
Jakelujärjestelmä TTkyllä
Muu jakelujärjestelmäkyllä
Johtimien lukumäärä (ilman maadoitusta)4
Nimellissyöksyvirta (8/20)20 kA
Enimmäispurkausvirta (8/20)40 kA
Nimellisjännite AC400 V
Nimellisjännite DC0 V
Korkein jatkuva jännite AC275 V
Korkein jatkuva jännite DC0 V
Tuotekoodit
SAPASP092
Snro5803223
PLC5803223
EAN/GTIN3250615660763
Valmistajan tuotekoodiSPN417
Toimittajan tuotekoodi5803223
Perustiedot
Pakkauksen mitat (P x L x K)80 x 100 x 80 mm
Pakkauksen tilavuus0.64 l
Pakkauksen paino0.456 kg
Yksikkökappale
Pakkauskoot1 / 36 / 864
Myyntipakkauksen sisältö–
UNSPSC39121643
TuotemerkkiHAGER
ToimittajaUTU OY
