norwesco Latausasema refuel refuel basic 22kw t2 pr

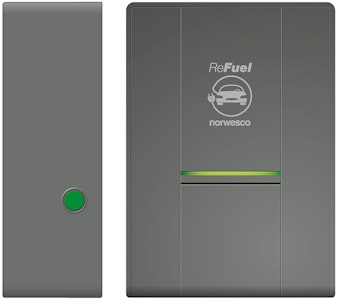

LATAUSASEMA REFUEL REFUEL BASIC 22KW T2 PR

Tuotekoodi
3400829
ReFuel Basic 3-vaihe 32A 22kW Tyyppi 2 pistorasia. Integroitu DC-suojaus 6mA
Sähköauton latausasema ReFuel Basic 32A 22kW 3-vaihe Tyyppi 2 pistorasiallaReFuel latausasema on helppo asentaa ja käyttää. Lataustoiminto täyttää IEC/EN 61851-1 Mode 3 standardin vaatimukset. ReFuel latausasema soveltuu latausasemaksi sekä kotona että julkisissa paikoissa kuten taloyhtiöissä tai työpaikoissa. Latausaseman kotelo on pienikokoinen ja sopii muotoilunsa ansiosta useimpiin ympäristöihin. Kaapelointi tehdään joko kotelon takana olevista kolmesta eri läpivienneistä tai kotelon ylä- ja alaosassa olevien läpivientien kautta. Latausasemassa on integroitu DC suojaus joka vähentää ulkoisten suojien käyttöä.Kotelon pohjassa on kolme murtoaihiota, kotelon yläosassa on yksi läpivienti ja kotelon alaosassa on kolme läpivientiä kaapelointia varten. Asennuksen yhteydessä aukaistaan kaapelin koosta riippuen sopiva reikä ja asennetaan siihen tiiviste. Kotelointiluokka on IP54. 3x32A/400V, 22 kW.ReFuel Basic latausaseman pistorasiassa on tyypin 2 latauskaapelille lukitusmekanismi kun latausta suoritetaan. Näin vähennetään riskiä että latauskaapeli vahingossa irrotetaan latausasemasta latauksen ollessa käynnissä.ReFuel Basic latausasema on toimitettaessa asetettu 32A latausvirralle, mutta se voidaan tarvittaessa muuttaa ohjauskortilla olevasta kytkimestä 25A, 20A, 16A, 10A tai 6A latausvirralle. ReFuel Basic on helppo käyttää. Kytke auton tyypin 2 latauskaapeli latausasemaan. Lataus alkaa automaattisesti (edellyttäen että auton asetukset sen sallivat). Latausasemassa oleva sininen LED valo syttyy. Kun sininen LED valo alkaa vilkkua, auton akusto on valmiiksi ladattu. Lataustoiminto voidaan keskeyttää painamalla latausaseman sivulla olevaa painiketta. Latausvalo sammuu, pistorasian lukitusmekanismi aukeaa ja kaapeli voidaan irroittaa latausaseman pistorasiasta.Nimellisvirta 3x32ALatausvirran voi asettaa 25A, 20A, 16A, 10A tai 6ALatausteho 22 kWNimellisjännite 400VType 2 pistorasiaLataustoiminto täyttää Mode 3 vaatimuksetIntegroitu DC suojaus vähentää ulkoisten suojien tarpeellisuutta.Kotelon väri antrasiittiKoko 368x232x118mm
Tuotekoodit
Perustiedot
Tekniset ominaisuudet
Liitetiedostot (1)
SAPCMG931
PLC3400829
Snro3400829
EAN/GTIN7394438032355
Valmistajan tuotekoodi603235
Toimittajan tuotekoodi3400829
Pakkauksen mitat (P x L x K)575 x 265 x 240 mm
Pakkauksen tilavuus36.57 l
Pakkauksen paino3.955 kg
Yksikkökappale
Pakkauskoot1
Myyntipakkauksen sisältö
UNSPSC39121103
TuotemerkkiNORWESCO
ToimittajaNORWESCO AB
Asennuspuolen liitäntä3-vaihe
AsennustapaSeinäasennus
B-tyypin vikavirtakytkimien määrä1
EnergiamittariEi
Enimmäisteho per latauspiste22 kW
IskunkestävyysluokkaIK08
Korkeus370 mm
Kotelointiluokka (IP)IP54
Kotelon/suojuksen materiaaliMuovi
Kuormituksen hallintaEi
Käytön valvonta -toimintoEi
Latauspisteiden määrä1
Leveys235 mm
Nimellinen liitäntäteho22 kW
SuojakatkaisijaKyllä
Syvyys114.5 mm
TietoliikenneliitäntäEi
Type 3 -latauspistorasioiden määrä0
Tyypin 1 latauspistokkeiden määrä0
Tyypin 2 latauspistokkeiden määrä0
