JAKORASIA OBO A 11 HF RW PE 2,5mm2 IP54 VA
Tuotekoodi
1627134
Jakorasia, IP55, 2,5mm2, 12x8-14mm, HF,valkoinen
Tuotekuvaus

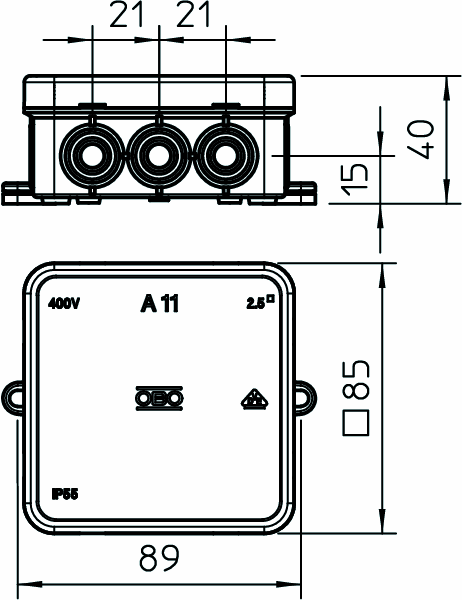

Suojausluokka IP55, nimellisjännite 660 V, nimellispoikkipinta 2,5 - mm², 12 aihiota kaapeleille, läpimitta 8-14 mm. Painokansi. Mitat: 85 x 85 x 40 mm Vapaat sisämitat: 75 x 75 x 35 mm 10 rasiaa kohden 2 lävistyskärkeä. Kaapelit voidaan asentaa pohjan kautta suoraan seinän lävitse tai läpimenot voidaan merkitä seinään porausta varten.
Sisäasennusten jakorasiat valmistetaan halogeenivapaasta, itsesammuvasta kestomuovista. Jakorasioissa on käytetystä johtimien poikkipinnasta riippuen johtimien ja liittimien suurin sallittu lukumäärä. Tällä estetään liian korkeiden lämpötilojen kehittyminen. Muovisissa jakorasioissa on tavallisesti taulukko, johon on painettu vastaavat sallitut arvot.
Suojausluokka IP55, nimellisjännite 660 V, nimellispoikkipinta 2,5 - mm², 12 aihiota kaapeleille, läpimitta 8-14 mm. Painokansi. Mitat: 85 x 85 x 40 mm Vapaat sisämitat: 75 x 75 x 35 mm 10 rasiaa kohden 2 lävistyskärkeä. Kaapelit voidaan asentaa pohjan kautta suoraan seinän lävitse tai läpimenot voidaan merkitä seinään porausta varten.
Sisäasennusten jakorasiat valmistetaan halogeenivapaasta, itsesammuvasta kestomuovista. Jakorasioissa on käytetystä johtimien poikkipinnasta riippuen johtimien ja liittimien suurin sallittu lukumäärä. Tällä estetään liian korkeiden lämpötilojen kehittyminen. Muovisissa jakorasioissa on tavallisesti taulukko, johon on painettu vastaavat sallitut arvot.
Tuotetiedot
Tekniset ominaisuudet
Tuoteluokka (ETIM)Jako-/kojerasia pinta-asennukseen (EC002600)
Malli / Tyyppiasennusrasia
Varusteenaei ole
Suurin poikkipinta-ala2.5 mm²
Muotoneliö
Asennustapaseinä-/kattoasennus
Maa-asennusei
Vedenalainen asennusei
Sopii putken halkaisijallemuu
Läpivientien lukumäärä12
Läpivienti takanaei
Pituus85 mm
Leveys85 mm
Syvyys40 mm
Halkaisija85 mm
Laajennettavissaei
Tuotekoodit
SAPAMP356
Snro1627134
PLC1627134
EAN/GTIN4012195707899
Valmistajan tuotekoodi2000180
Toimittajan tuotekoodi2000180
Perustiedot
Pakkauksen mitat (P x L x K)85 x 85 x 40 mm
Pakkauksen tilavuus0.289 l
Pakkauksen paino0.04 kg
Yksikkökappale
Pakkauskoot1 / 10 / 80 / 400 / 1600
Myyntipakkauksen sisältö–
UNSPSC39121303
TuotemerkkiOBO BETTERMANN
ToimittajaOBO BETTERMANN OY
Liitetiedostot (4)
Kuvatiedostot
Esitteet ja tekniset dokumentit
Linkit
Ympäristö- ja turvallisuustiedot
Ominaisuudet
Tuotteessa käytetyn muovin kierrätyspitoisuus (%)1
