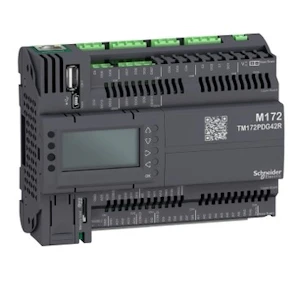

ILMASTOINNIN SÄÄDIN QVANTECH EAIR 100 SÄÄDIN

eAir-säätimen käyttöönotto on suunniteltu mahdollisimman vaivattomaksi. Säädin on konfiguroitavissa suoraan säätimen paneelilta, kosketusnäytöltä tai säätimen web-käyttöliittymän kautta. Säätimessä on vakiona valmiit asetukset yleisimpiin ilmastointikoneen variaatioihin, kuten LTO-malleihin, painesäätöihin, lämmitykseen ja jäähdytykseen.

eAir-yksikkösäädin eroaa perinteisistä ala-asemista siten, että se sisältää valmiiksi tehtaalla ohjelmoidut ja kattavasti testatut säätöohjelmat. Asentaja ottaa säätöohjelmat käyttöön tarpeen mukaan ja kaikki parametrit ovat muokattavissa vastaamaan haluttua ilmastointiprosessia.

Laajennettavuus on toteutettu lisättävillä IO-moduuleilla. Vakiona eAir-säätimessä on Modbus RTU- ja TCP/IP-väylät, jotka mahdollistavat integraation useiden eri valmistajien VAK-valvonta-alaasemien, pilvivalvomojen tai energiahallintapalveluiden kanssa.

eAir110 säädin

• eAir110 on Ilmastoinnin säädin
• sopii yhteen lisä IO eAir120 kanssa
• eAir110 on DIN-kiskoon asennettava moduulikomponentti (8 moduulia)
• eAir110 tilataan erillisenä tuotteena ja asennetaan itse koteloon
• Lisäoptiot
• eAir110 voidaan tilata eAir120 lisä-IO kanssa, jolloin tarvittavaa IO määrää voidaan laajentaa

Toiminnalliset ominaisuudet

• pellinmoottorit kaksiasentoisia tai säädettäviä
• suodatinvahdit joko hälyttäviä tai mittaavia; mittaavilla saadaan myös virtaushälytys, liukuvat rajat
• LTO voi olla pyörivä (kiekko), levy (kuutio) tai neste (glykoli)
• puhaltimet joko 1- tai 2-nopeuksisia tai portaattomasti ohjattavia (SC tai EC)
• säädettävien puhaltimien ohjaus vakioviestillä, painesäätöisenä tai ilmamäärällä
• kolme lämmitysporrasta: kiertopelti, LTO ja lämmityspatteri
• jäähdytyspatterin ohjaus ja säätö
• huonelämpötila-, hiilidioksidi- ja kosteusmittaus
• lisäaikapainike, tehostus ja yölämmitystoiminto
• lämpötila-, paine- ja paine-eromittauksissa anturivikahälytykset sekä ylä- tai alarajahälytykset
• puhaltimien ja pumppujen ristiriitahälytykset
• jäätymisvaaran kuittauspainike ja merkkivalo
• etulämmityspatteri
• levy-LTO:n lohkosulatus

Muut ominaisuudet

• selkeä graafinen näyttö ja viisi painiketta
• Ethernet RJ45 liitin
• 2 kpl RS485 väylä
• SD muistikorttipaikka
• vapaasti konfiguroitava IO
• laajasti liitettävät anturit
• liitettävissä valvontajärjestelmiin tai pilvipalveluihin

Ethernet ominaisuudet

• sähköpostihälytykset
• WebVisu
• Modbus TCP/IP (optiona BACnet IP)
• IO pisteet
• 12 x relelähtö
• 12 x digitaalitulo
• 12 x analogiatulo
• 6 x analogialähtö
