TUULETIN SCHNEIDER SUODATINTUULETIN 300m3/h 230V
Tuotekoodi
3460549
Suodatintuuletin 300m3/h 230V IP54
Prisma Plus P -järjestelmä
Spacial SF Prisma Plus P -järjestelmään.
Prisma P -järjestelmää, joka on IEC 61439-1 ja 2 -standardien mukainen, voidaan käyttää enintään 4000 A sähkökytkentöihin. Se mahdollistaa sähköiset, mekaaniset ja viestinnän ominaisuudet.
Prisma P sopii pienjänniteverkkojen jakelu- ja ohjauskeskuksiin kaupallisille ja teollisuusrakennuksille, mukaan lukien:
Spacial SF Prisma Plus P -järjestelmään.
Prisma P -järjestelmää, joka on IEC 61439-1 ja 2 -standardien mukainen, voidaan käyttää enintään 4000 A sähkökytkentöihin. Se mahdollistaa sähköiset, mekaaniset ja viestinnän ominaisuudet.
Prisma P sopii pienjänniteverkkojen jakelu- ja ohjauskeskuksiin kaupallisille ja teollisuusrakennuksille, mukaan lukien:
- Tietoliikenne (datakeskukset, palvelintilat, verkkoratkaisut)
- Vähittäismyynti (ketjut ja itsenäiset jälleenmyyjät)
- Hotellit
- Teollisuusrakennukset (logistiikka, maatalous)
- Terveydenhuolto (sairaalat, klinikat)
- Toimistot
- Koulutus
- Urheilu
- Vapaa-aika ja kulttuuri
Tuotetiedot
Tekniset ominaisuudet
Tuoteluokka (ETIM)Tuuletin (kotelo/kaappi) (EC000320)
Tuulettimien määrä1
Käyttöjännite 50 Hz230-230 V
Käyttöjännite 60 Hz230-230 V
JännitetyyppiAC
Uppoasennukseenei
Ulosvedettävä tuuletinkyllä
Tuuletinkyllä
Kattotuuletinei
Suodattimellakyllä
Sisältää suojakannen/-kuvunkyllä

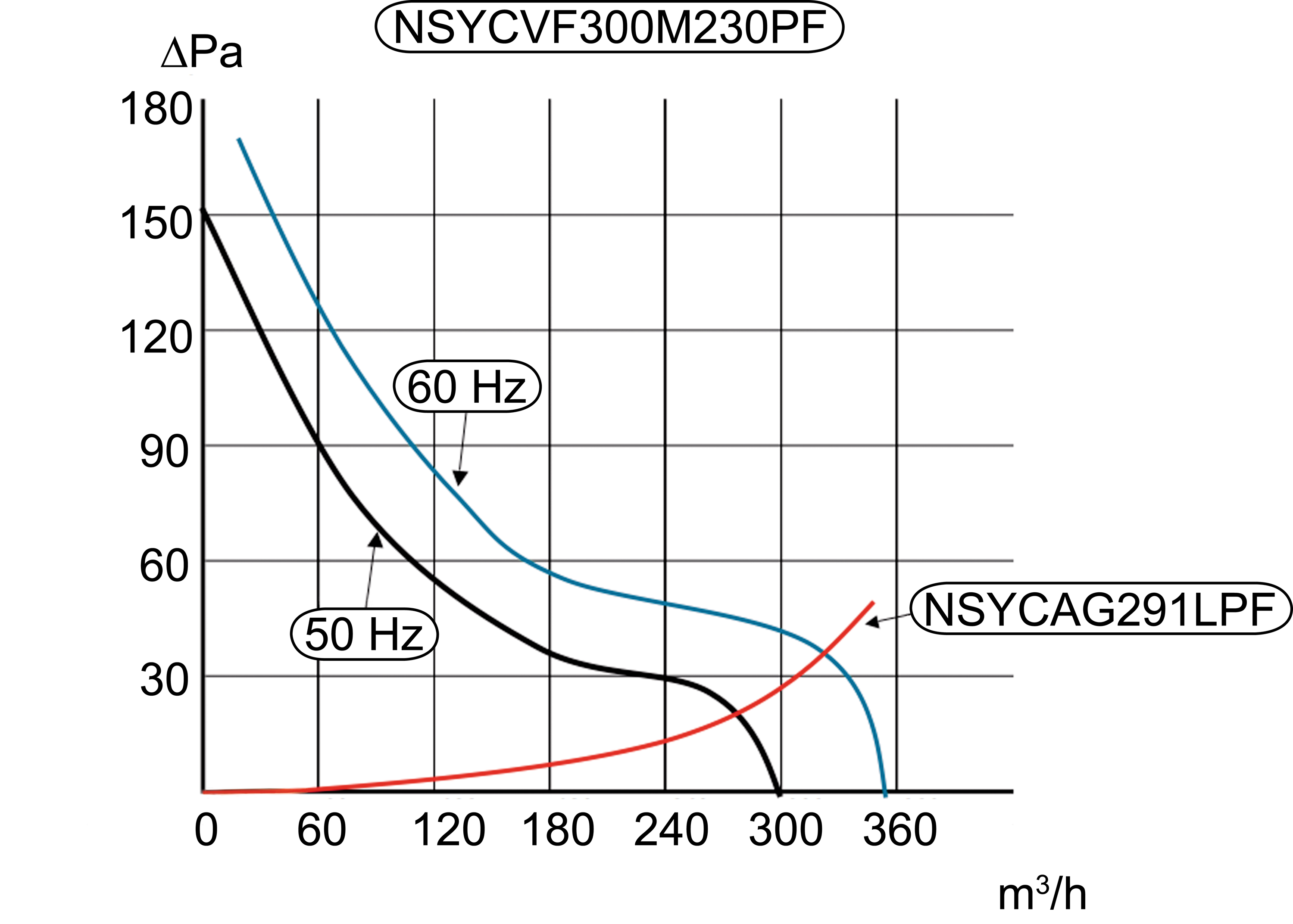

Virtauksen määrä, painovoimainen300 m³/h
Mitoitusteho36 W
EMC-versioei
Äänitaso56 dB(A)
Kotelointiluokka (IP)IP54
Tuotekoodit
SAPAMA650
Snro3460549
PLC3460549
EAN/GTIN3606480151286
Valmistajan tuotekoodiNSYCVF300M230PF
Toimittajan tuotekoodi3460549
Perustiedot
Pakkauksen mitat (P x L x K)270 x 255 x 185 mm
Pakkauksen tilavuus12.737 l
Pakkauksen paino1.642 kg
Yksikkökappale
Pakkauskoot1 / 4 / 64
Myyntipakkauksen sisältö–
UNSPSC40101608
TuotemerkkiSCHNEIDER ELECTRIC
ToimittajaSCHNEIDER ELECTRIC FINLAND OY
