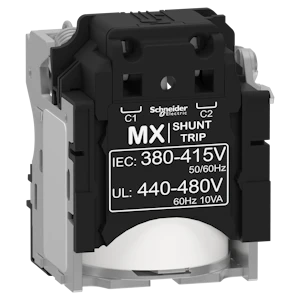

TYÖVIRTALAUKAISIJA COMPACT MX 380 VAC
Tuotekoodi
3653193
NSX Compact Työvirtalaukaisija MX 380 VAC
NSX Compact katkaisijan työvirtalaukaisija
Compact NSX on uuden sukupolven kompaktikatkaisija.
Työvirtalaukaisija laukaisee katkaisijan ohjausjännitteen avulla. Näin voidaan häiriö tai vikatilanteessa katkaista syöttö nopeasti ja turvallisesti.
Työvirtalaukaisija toimii, jos ohjausimpulssin (>20ms) tai jatkuvan ohjauksen jännite >0,7 x kelan nimellisjännite.
Vasteaika 50ms
Laukaisijoita saatavilla 24-380VAC ja 24-250VDC jännitteille.
Myös viiveyksikkö.
Compact NSX on uuden sukupolven kompaktikatkaisija.
Työvirtalaukaisija laukaisee katkaisijan ohjausjännitteen avulla. Näin voidaan häiriö tai vikatilanteessa katkaista syöttö nopeasti ja turvallisesti.
Työvirtalaukaisija toimii, jos ohjausimpulssin (>20ms) tai jatkuvan ohjauksen jännite >0,7 x kelan nimellisjännite.
Vasteaika 50ms
Laukaisijoita saatavilla 24-380VAC ja 24-250VDC jännitteille.
Myös viiveyksikkö.
Tuotetiedot
Tekniset ominaisuudet
Ohjauksen mitoitussyöttöjännite AC 50 Hz380 ... 415 V
Ohjauksen mitoitussyöttöjännite AC 60 Hz440 ... 480 V
Ohjauksen mitoitussyöttöjännite DC# V
Ohjausjännitteen tyyppiAC
Välittömän oikosulkukatkaisun asetusarvo - asettelualue# A
Välittömän oikosulkulaukaisun ääriarvo# A
Sähköisen liitännän tyyppiRuuviliitäntä
Sulkeutuvien koskettimien lukumäärä0
Avautuvien koskettimien lukumäärä0
Vaihtokoskettimien lukumäärä0
Soveltuu tehokatkaisijoilleKyllä
Soveltuu kuormankytkimilleKyllä
Soveltuu moottorisuojakatkaisijoilleEi
Soveltuu lämpöreleelleEi
Tuotekoodit
SAPAIM926
PLC3653193
Snro3653193
EAN/GTIN3606480019104
Valmistajan tuotekoodiLV429388
Toimittajan tuotekoodi3653193
Perustiedot
Pakkauksen mitat (P x L x K)60 x 80 x 40 mm
Pakkauksen tilavuus0.192 l
Pakkauksen paino0.11 kg
Yksikkökappale
Pakkauskoot1 / 60
Myyntipakkauksen sisältö–
UNSPSC39121616
TuotemerkkiSCHNEIDER ELECTRIC
ToimittajaSCHNEIDER ELECTRIC FINLAND OY
