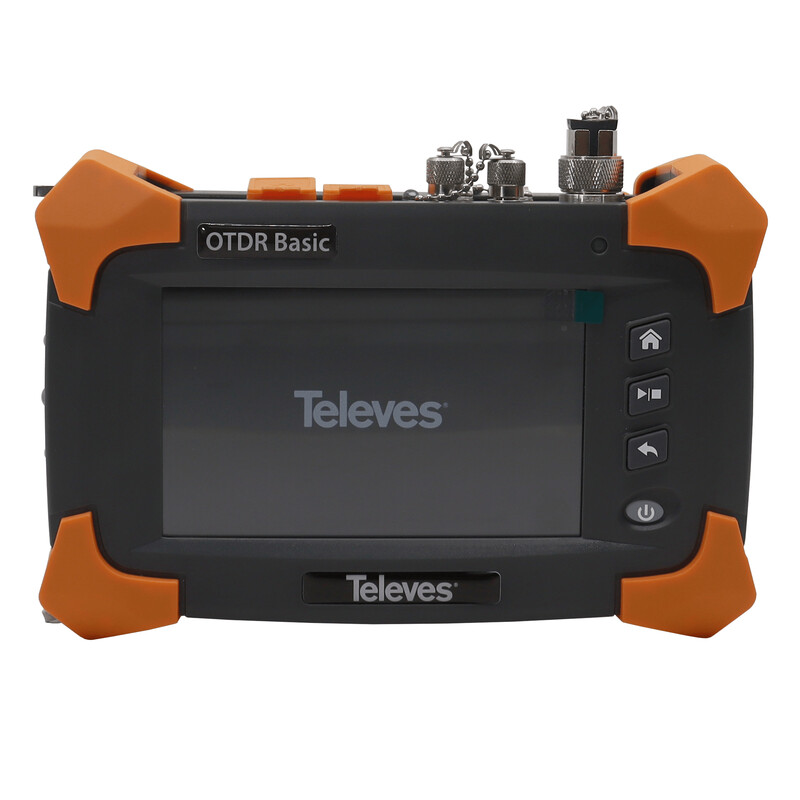

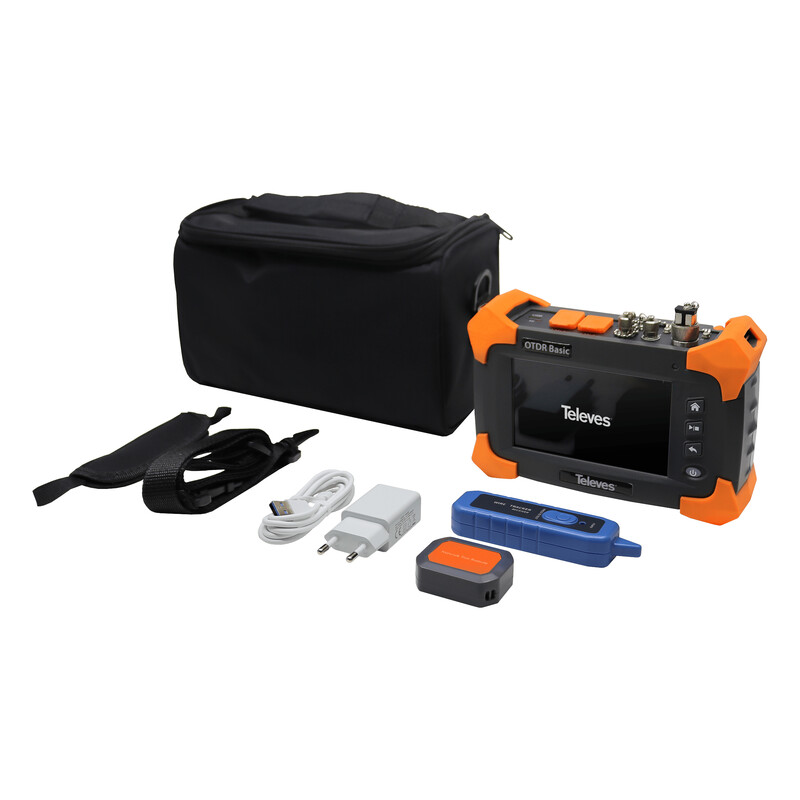

KUITUTUTKA DATACOM OTDR SM 1310/1550NM 24DB

T598001 OTDR (Optical Time Domain Reflectometer) on ammattitason mittauslaite kuituoptisten verkkojen häviöiden ja vikojen havaitsemiseen ja määrittämiseen. Laite lähettää mitattavaan kuituun tietyn aallonpituuden omaavan valopulssin. Valo etenee kuitua pitkin, heijastuu ja vaimenee, jolloin syntyy erilaisia tapahtumia. Lopuksi palautuvan valon aika ja voimakkuus mitataan, minkä perusteella lasketaan kuituoptisen linkin tapahtumien tyyppi, arvo ja sijainti. Laite on olennainen väline kuituoptisten verkkojen laadun arviointiin ja varmistamiseen. T598001 OTDR yhdistää useita mittaustoimintoja yhteen laitteeseen: automaattinen ja Expert- OTDR, optinen tehomittari (OPM), vakautettu lasersäteilylähde (SLS), optinen vaimennusmittaus (OLT), näkyvän valon laser (VFL) sekä RJ45‑verkkokaapelitesteri. Automaattinen OTDR- ja Expert‑OTDR‑tila suorittavat kattavan linkkitapahtumien tunnistuksen ja analyysin. Automaattisessa OTDR-tilassa mittausparametrit ovat esiasetettuja ja optimoituja, mikä helpottaa mittausta huomattavasti. Se soveltuu erityisesti aloitteleville asentajille tai käyttäjille, joilla on vähän kokemusta tämän tyyppisistä ammattimittalaitteista. Lisäksi automaattitila on erittäin hyödyllinen silloin, kun kuitulinkin kokonaispituutta ei tiedetä ennakkoon, sillä laite laskee sen automaattisesti syöttämällä vain aallonpituuden ja mittausajan. Expert‑OTDR‑tila mahdollistaa puolestaan mittausparametrien manuaalisen määrittelyn syvällisempiä tutkimuksia ja analyysejä varten. Molemmissa tiloissa mittaustulokset voidaan esittää usealla eri tavalla: kuitujälkenä (trace), tapahtumataulukkona sekä linkkikaaviona (Link Scheme). Nämä esitystavat helpottavat kerätyn datan lukemista, arviointia ja analysointia. Lisäksi laite sisältää OTDR Trace ‑ohjelmiston, jonka avulla mittauksia voidaan tarkastella tietokoneella joko microSD‑kortin kautta tai yhdistämällä laite USB‑kaapelilla. Tämä tekee kuitujälkien tarkastelusta ja tulkinnasta helpompaa ja vaivattomampaa. Mittalaite on kompakti ja helppokäyttöinen, ja siinä on 5 tuuman kosketusnäyttö, joka lisää käyttömukavuutta. Akunkesto on jopa 8 tuntia jatkuvassa käytössä. T598001 toimitetaan seuraavilla varusteilla: sisäänrakennettu litiumioniakku, USB–USB Type‑C ‑datakaapeli, verkkovirtasovitin, RJ45‑kaapelin jäljitin ja sekvensseri, microSD‑kortti OTDR Trace ‑ohjelmistolla sekä kantolaukku olkahihnalla. Oikean mittaustuloksen varmistamiseksi on välttämätöntä käyttää launch‑kuitua sekä mitattavan kuituverkon alussa että lopussa. Tällöin myös linkin ensimmäisen ja viimeisen liittimen häviöt voidaan mitata luotettavasti. Ominaisuuksia: •Kannettava malli arkikäyttöön: kompakti ja kätevä rakenne, helppo kuljettaa mukana kaikkialla •Käyttömukavuus: intuitiivinen ja nopeasti reagoiva käyttöliittymä, 5 tuuman kosketusnäyttö yksinkertaistaa käyttöä •Mittausten tallennus: käyttäjä voi tallentaa ja järjestellä kerättyjä kuitujälkiä (trace) •Pitkä akunkesto: jopa 8 tuntia jatkuvassa käytössä ja jopa 20 tuntia valmiustilassa. Lisäksi automaattinen virrankatkaisu estää virrankulutuksen, kun laite ei ole käytössä. •Sopii 1310 ja 1550 nm yksimuotokuituverkkojen (SM) mittauksiin •Lyhyt mittausalue: tapahtumakuollut alue 1,5 m ja vaimennuksen kuollut alue 8 m •Dynaaminen alue: 24 dB •Hyväksy/hylkäys‑arviointi (pass/fail) ennalta määritetyn kynnysarvon perusteella; tässä testissä parametrit asetetaan manuaalisesti •RJ45‑datakaapelin testaus •
