VALONSÄÄDIN ELTAKO DIN, 1-10V, 1s, 40mA, 600VA

Valmiustilan kulutus vain 0,5 wattia. Modulaarinen yksikkö. kiskoasennukseen normin DIN-EN 60715 TH35 mukaisesti. 1 moduuli = leveys 18mm, syvyys 58 mm.

Modernia hybriditekniikkaa, jossa yhdistyvät elektronisen ohjauksen sekä tehokkaiden sähkömekaanisten releiden suurimmat edut.

• Tällä toiminnolla HF-liitäntälaitteita ja muuntajia, joissa on 1-10 voltin tulo, maks. 40mA, voidaan ohjata yleishimmentimellä: EUD12D tai MFZ12PMD.

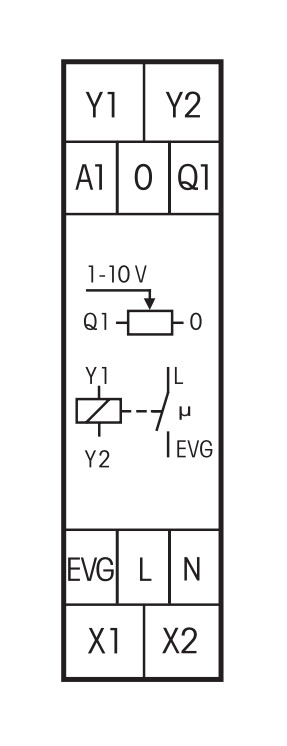

• Näitä himmentimiä ohjataan jousipalautteisella kytkimellä, joka on kytketty yleiseen jännitetuloon paikallisesti tai keskusohjattavasti. SUD12 muuntaa himmentimen painikkeen signaalin liittimistä Y1/Y2 analogiseksi 1-10 voltin signaaliksi lähtöön 0/Q1.
• Se kytkee elektronisen liitäntälaitteen tai muuntajan, joka on kytketty EVG-lähtöön, bistabiilin releen avulla.
• Nollapistekytkentä, kuorman säästämiseksi.
• Kytkentäteho loisteputkikuormille ja matalajännitteisille elektronisella liitäntälaitteella varustetuille halogeenilamppukuormille on korkeintaan 600VA.
• Käyttämällä bistabiilia reletoimintoa vältytään ongelmilta jännitekatkosten yhteydessä ja lämmöntuotolta myös päällekytketyssä tilassa.
• Odota asentamisen jälkeen, että lyhyt automaattinen synkronisointi päättyy, ennen kuin kytket kulutuslaitteita verkkoon.
• Samalla suoraan himmennettävä lamppu voidaan kytketä himmentimeen EUD12D.
• Lisäksi himmentimien EUD12D ja MFZ12PMD kuormaa voidaan laajentaa tehoyksiköllä LUD12 suoraan himmennettäville lampuille.

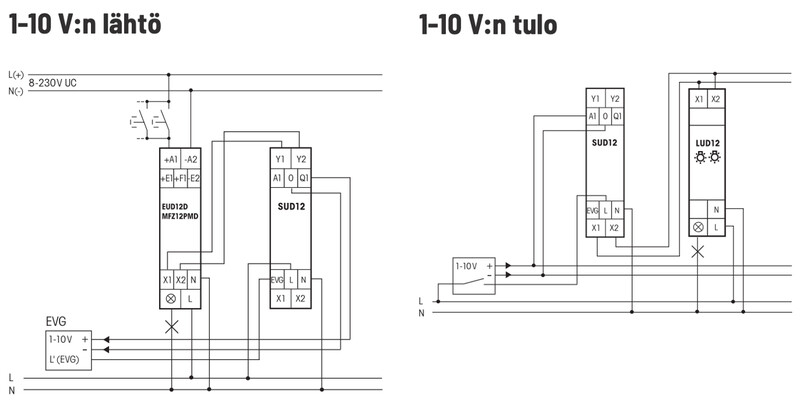

• Tällä toiminnolla ohjausyksikön liittimien A1/0 1–10 voltin signaali muuntuu vakiohimmennyssignaaliksi, kun se kytketään tehoyksikön LUD12 liittimiin X1/X2. Kytkentätoiminto toteutuu ulkoisesti SUD12:n L-liitännässä.
• LUD12:n kiertokytkimen on oltava asennossa "usean lampun tila".
• Useita LUD12-tehoyksiköitä voidaan kytkeä SUD12:een LUD12:n käyttöohjeiden mukaisesti asennossa 'tehonlisäys useassa ryhmässä'. Signaalituloon A1/0 voidaan liittää 100 kilo-ohmin potentiometri valonsäätöä varten. Tulon A1/0 kautta himmennin LUD12 kytkee valon täyteen voimakkuuteen.
