VALVONTARELE VIRTA ELTAKO DIN 1s, 16A/230V/120µF
Kojerasia-asennukseen. Pituus 45 mm, leveys 45 mm, syvyys 18 mm.

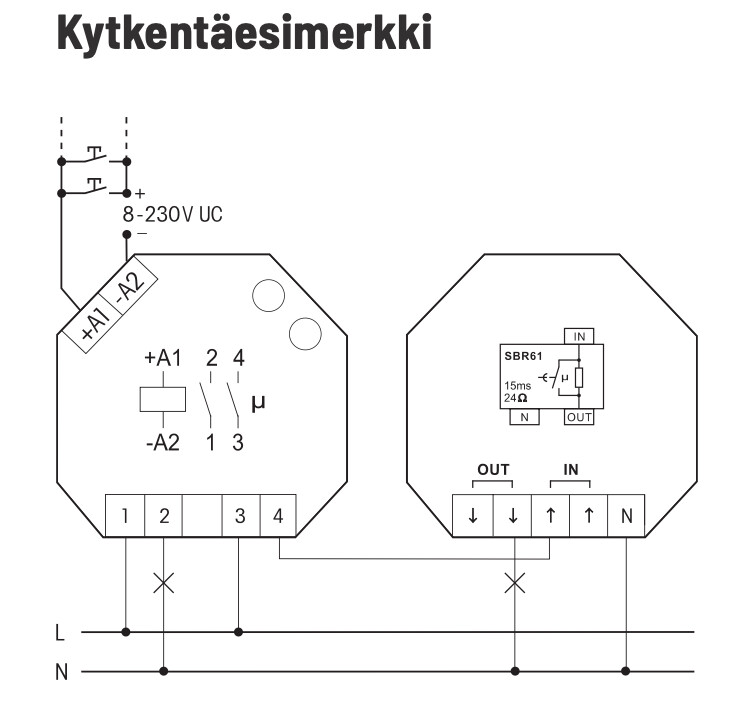

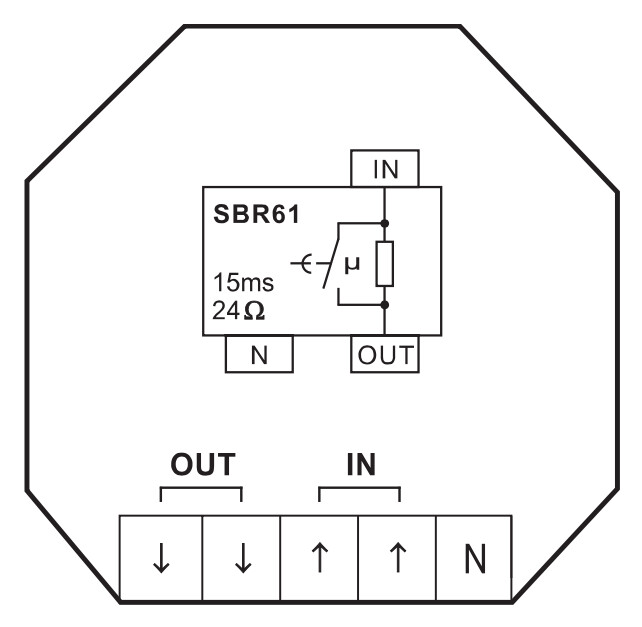

Maks. 120μF:n kapasitiivinen kuorma tasasuuntaajan jälkeen (esim. energiansäästölampputai tai HF-liitäntälaite) tai 6 μF suoraan verkosta (esim. rinnakkaiskompensoitu loisteputki). Rajoitusvastus 24Ω, joka rajoittaa käynnistysvirran 15 millisekuntiin. Energiansäästölamppujen, loisteputkien ja pienten loisteputkien kytkentävirta rajoittuu lyhyen päällekytkentäajan (n. 15 millisekuntia) avulla 10A:han tehovastuksen (24Ω) vaikutuksesta. Virranrajoitusrele kytketään ohjattavan releen koskettimen ja kuorman väliin. Jatkuva kuorma kork. 600W, maksimikytkentätaajuus 600/h.
Kapasitiivista kuormaa koskeva selitys:Ilmoitettu kapasitiivinen maksimikuorma suoraan verkosta on määrittävä tekijä esim. rinnakkaiskompen- soitaville loisteputkille ja perinteisille kuormille. Jos kondensaattori kytketään rinnakkain sähköverkkoon, määrittävä tekijä määrää oikean lamppukohtaisen mitoituksen. Ilmoitettu kapasitiivinen maksimikuorma tasasuuntaajan jälkeen on määrittävä tekijä energiansäästölampuille ja HF-liitäntälaitteille. Laskettavissa on 10μF:n kapasitanssi lamppua kohden.
